As Normas Técnicas do Vidro

Resposta direta: As normas técnicas para vidros e esquadrias de alumínio, coordenadas pela Associação Brasileira de Normas Técnicas (ABNT), estabelecem os critérios compulsórios de segurança mecânica, estanqueidade, resistência a cargas de vento e desempenho acústico e térmico nas edificações. A correta especificação exige a aplicação integrada de normas fundamentais como a NBR 7199 (aplicação de vidros), NBR 10821 (esquadrias externas), NBR 14718 (guarda-corpos) e NBR 16259 (envidraçamento de sacadas), dimensionadas segundo as pressões de vento da NBR 6123 para evitar falhas estruturais e garantir a integridade dos usuários.

Quais são as principais normas da ABNT para especificação de vidros na construção civil?

O dimensionamento e a aplicação do vidro plano na construção civil brasileira são regidos primordialmente pela NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações), conhecida no setor como a norma-base do envidraçamento. A NBR 7199 determina quais tipologias vítreas podem ser instaladas em cada elemento de uma edificação, considerando os riscos de impacto humano, queda de desnível, pressões de vento e choque térmico.

Para assegurar a conformidade do insumo antes de sua instalação, a ABNT estipula normas específicas de fabricação e beneficiamento para cada produto vítreo. As principais referências técnicas complementares incluem:

• NBR 14698 (Vidro temperado): Define os parâmetros de fabricação, tolerâncias dimensionais, empenamento, resistência a choques mecânicos e térmicos, além do padrão obrigatório de fragmentação em caso de ruptura (onde o vidro deve quebrar em pequenos pedaços não cortantes). Estabelece também a obrigatoriedade da marcação indelével do fabricante em cada peça.
• NBR 14697 (Vidro laminado): Fixa os critérios de produção e conformidade para composições unidas por películas poliméricas (como o Polivinil Butiral - PVB, EVA ou ionômeros). Exige ensaios de impacto de corpo mole e corpo duro, resistência a altas temperaturas, umidade e radiação ultravioleta, assegurando que os fragmentos fiquem retidos no intercalar caso ocorra quebra.
• NBR 14488 (Tampos de vidro para móveis): Regula a quantidade de apoios, bordas livres e espessuras mínimas para peças horizontais de mobiliário, evitando o colapso por flexão estática.
• NBR 15198 (Espelhos de prata): Determina os procedimentos de beneficiamento, corte, fixação mecânica, uso de adesivos químicos neutros (isentos de solventes que ataquem a camada de prata) e ventilação posterior para evitar a oxidação e o aparecimento de manchas pretas.

Segundo as diretrizes técnicas compiladas pela Associação Brasileira de Distribuidores e Processadores de Vidros Planos (Abravidro), a aplicação de vidro float comum (monolítico recozido) é estritamente proibida abaixo da cota de 1,10 metro em relação ao piso acabado em portas, janelas e divisórias de áreas de circulação, locais em que é mandatório o emprego de vidros de segurança (laminado, temperado ou aramado).

Como a NBR 10821 regulamenta o desempenho das esquadrias de alumínio?

A NBR 10821 (Esquadrias para edificações) é o principal instrumento normativo para a qualificação e validação de sistemas de esquadrias no Brasil. Dividida em cinco partes fundamentais, a norma não trata o caixilho apenas como um componente de vedação estética, mas como um subsistema estrutural e termoacústico que deve suportar intempéries severas ao longo da vida útil do edifício.

O atendimento à NBR 10821 é indispensável no desenvolvimento de projetos de esquadrias de alumínio de alto padrão, dividindo-se nos seguintes âmbitos normativos:

1. Permeabilidade ao ar e estanqueidade à água (NBR 10821-2)

A norma classifica os caixilhos conforme sua capacidade de vedação sob pressões diferenciais de ensaio. A estanqueidade à água é avaliada em câmara de ensaio, simulando chuva torrencial combinada a rajadas de vento contínuas e pulsantes. As esquadrias devem possuir drenagens calibradas, câmaras equalizadas de pressão e guarnições elastoméricas em EPDM para evitar infiltrações no interior das unidades habitacionais.

2. Resistência mecânica às cargas de vento (NBR 10821-2 e NBR 10821-3)

Os perfis de alumínio verticais (montantes) e horizontais (travessas) devem apresentar momento de inércia geométrico suficiente para limitar a flecha de deformação a frações rigorosas do vão (geralmente L/175 ou L/250, com deslocamento máximo absoluto restrito). Sob a pressão de teste de segurança (1,5 vez a pressão de vento de projeto), a esquadria não pode apresentar deformação permanente nem ruptura dos pontos de fixação ou quebra do vidro.

3. Desempenho acústico e térmico (NBR 10821-4 e NBR 10821-5)

Em consonância com a NBR 15575 (Norma de Desempenho), a NBR 10821 estipula classes de isolamento acústico para dormitórios e salas, medindo a atenuação ponderada do ruído aéreo (Rw). Em projetos estruturados para fachadas pele de vidro e caixilhos residenciais, isso demanda a utilização de perfis de alumínio robustos, vidros insulados (duplos) ou laminados acústicos com espessuras combinadas de forma assimétrica para mitigar frequências críticas de ruído urbano.

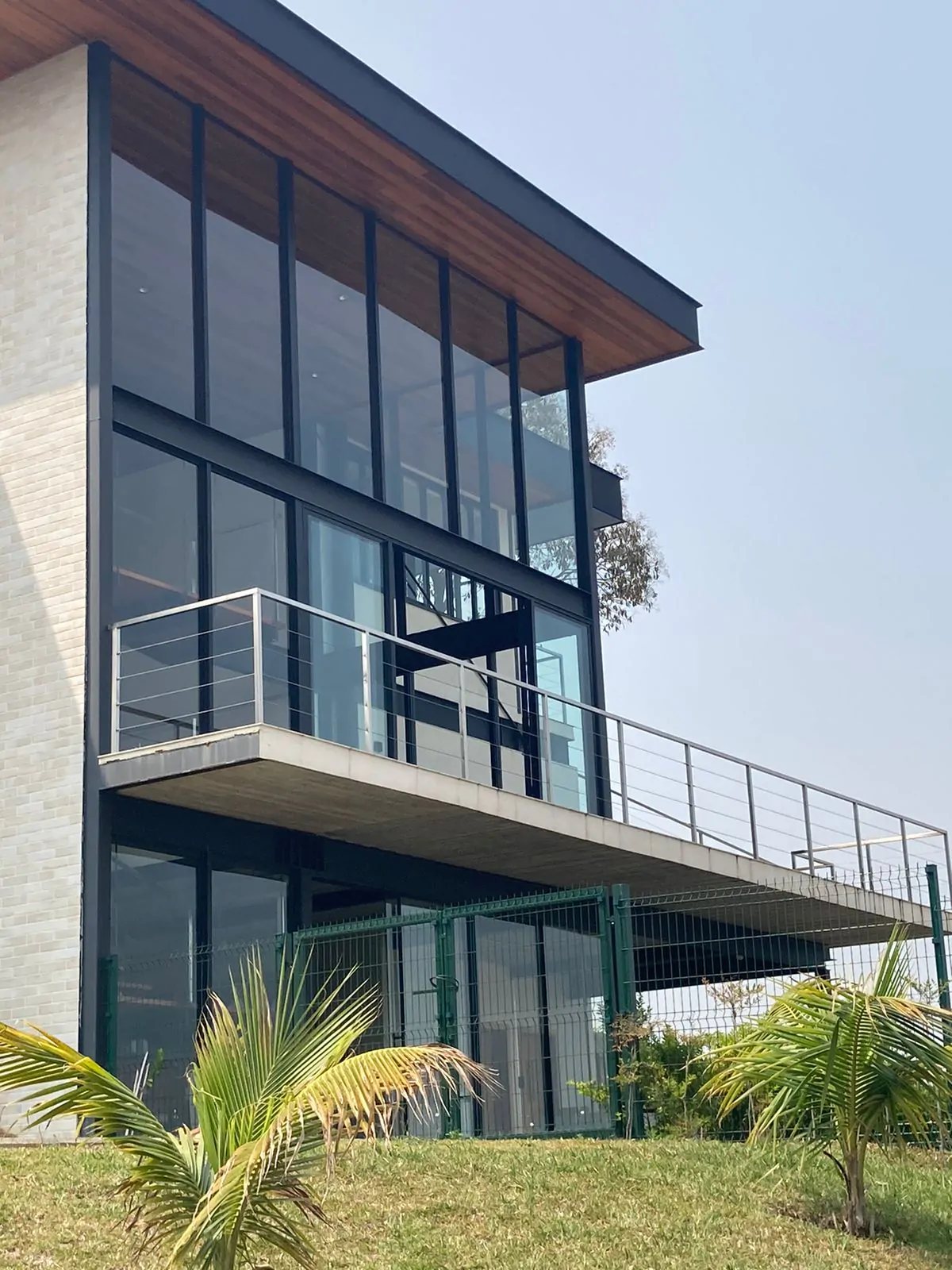

Qual o tipo de vidro obrigatório para guarda-corpos segundo a NBR 14718?

A segurança de sacadas, varandas, mezaninos e escadarias depende do cumprimento integral da NBR 14718 (Guarda-corpos para edificação). Essa norma impõe requisitos rigorosos de dimensionamento mecânico e restrições expressas quanto à tipologia do vidro utilizado, visando impedir acidentes catastróficos decorrentes de impacto humano ou falha estrutural.

De acordo com a NBR 14718, quando o vidro atua como elemento de fechamento ou como elemento estrutural (autoportante) em guarda-corpos, é obrigatória a utilização exclusiva de vidro laminado ou vidro temperado-laminado. O uso de vidro temperado monolítico (simples) é estritamente vedado para essa função. A justificativa técnica reside no comportamento do material em caso de colapso: enquanto o vidro temperado monolítico desintegra-se por completo liberando o vão, o vidro laminado permanece preso ao intercalar plástico (PVB, EVA ou ionômero estrutural), mantendo o vão protegido até a substituição da peça.

A norma submete o conjunto do guarda-corpo a ensaios laboratoriais destrutivos e não destrutivos que simulam situações extremas de uso:

• Carga vertical concentrada e distribuída: Avalia a resistência do peitoril e dos montantes ao peso imposto por pessoas apoiadas.
• Carga horizontal de uso contínuo: Aplicação de pressão estática na horizontal (direcionada para o exterior) correspondente à categoria de uso da edificação (privativa, coletiva ou de grande aglomeração).
• Carga horizontal de segurança: Aplicação de carga amplificada em 1,7 vezes a carga de uso, na qual o sistema não pode apresentar ruptura ou perda de ancoragem.
• Ensaio de impacto de corpo mole: Lançamento pendular de um saco de couro contendo esferas de chumbo com peso de 40 kg a partir de alturas normalizadas. O sistema deve reter o corpo de impacto sem projetar fragmentos cortantes e sem permitir a passagem de gabaritos que simulem o corpo humano.

A altura mínima padrão de guarda-corpos em áreas com desnível superior a 1,00 metro em relação ao solo ou piso inferior é fixada em 1,10 metro, calculada a partir do piso acabado onde o usuário se apoia.

Como o cálculo de pressão de vento da NBR 6123 influencia a espessura do vidro?

O dimensionamento da espessura de um painel de vidro e da bitola dos perfis de alumínio não pode ser definido empiricamente. Ele depende diretamente da aplicação da NBR 6123 (Forças devidas ao vento em edificações), norma que estabelece a metodologia de cálculo das pressões estáticas e dinâmicas exercidas pelo vento sobre superfícies verticais e inclinadas.

Na engenharia de fachadas e esquadrias, o cálculo da pressão de projeto ($S_k$) considera três fatores multiplicadores aplicados à velocidade básica do vento ($V_0$) da região geográfica:

1. Fator topográfico ($S_1$): Considera as características do terreno (planícies, vales profundos, encostas ou topos de morros e colinas, onde ocorrem acelerações do fluxo de ar).
2. Fator de rugosidade do terreno, dimensões da edificação e altura sobre o solo ($S_2$): Classifica o entorno em categorias (de mar aberto a centros de grandes metrópoles com edifícios altos) e a cota do painel de vidro em relação ao solo. Andares superiores em edifícios altos sofrem pressões cinéticas significativamente superiores às do nível térreo.
3. Fator estatístico ($S_3$): Baseia-se no nível de segurança requerido e no tempo de vida útil da edificação (residencial, comercial, hospitalar, etc.).

Na região de Bragança Paulista, Atibaia e Amparo, caracterizada por relevo acidentado, vales e altitudes elevadas próximas à Serra da Mantiqueira, o fator topográfico $S_1$ frequentemente eleva a pressão característica do vento em comparação com áreas planas. Da mesma forma, em centros verticais adensados como Campinas e Jundiaí, o efeito de túnel de vento entre torres vizinhas e as forças de sucção geradas nos cantos das fachadas (sucção de vórtice) exigem vidros laminados ou temperados de espessuras robustas (10 mm, 12 mm ou composições laminadas 8+8 mm) acoplados a caixilhos com ligas de alumínio estruturais (como a 6060 T6 ou 6063 T6).

O que a NBR 16259 exige para sistemas de envidraçamento de sacadas?

O envidraçamento de varandas e sacadas articuladas ou retráteis é regido pela NBR 16259 (Sistemas de envidraçamento de sacadas — Requisitos e métodos de ensaio). Essa norma foi criada para mitigar os riscos associados ao fechamento de varandas em edifícios de múltiplos pavimentos, onde a pressão do vento em conjunto com manobras incorretas pode causar a projeção de folhas de vidro em direção à via pública.

A NBR 16259 determina critérios indispensáveis para o projeto e a instalação:

• Compatibilização com o guarda-corpo existente: O sistema de envidraçamento retrátil não pode anular ou comprometer a resistência mecânica do guarda-corpo original da edificação. O guarda-corpo deve continuar atendendo integralmente à NBR 14718, mesmo após a instalação dos trilhos de envidraçamento.
• Fixação estrutural e ancoragem mecânica: Toda a carga do peso próprio dos painéis de vidro e as tensões dinâmicas de vento devem ser descarregadas na laje de teto ou vigas de concreto por meio de chumbadores mecânicos ou químicos de aço inoxidável AISI 304 ou 316. É vedada a fixação exclusiva por atrito ou selantes de silicone sem travamento mecânico.
• Resistência à corrosão e fadiga: Roldanas, eixos, travas e parafusos devem ser fabricados em materiais resistentes à oxidação atmosférica, operando em trilhos de alumínio anodizado ou pintado com tolerâncias precisas para evitar o travamento e a queda das lâminas.
• Responsabilidade técnica formal: A execução do sistema exige o recolhimento prévio de Anotação de Responsabilidade Técnica (ART) ou Registro de Responsabilidade Técnica (RRT), assinado por engenheiro ou arquiteto habilitado, assegurando que o cálculo estrutural suporta as cargas de vento do pavimento correspondente.

Quais normas regulam boxes de banheiro, saídas de emergência e manutenção predial?

A engenharia de esquadrias e vidros engloba outras normas setoriais que complementam os requisitos de habitabilidade e segurança contra incêndios:

NBR 14207: Boxes de banheiro fabricados com vidro de segurança

Estabelece que os boxes devem ser montados exclusivamente com vidros temperados (mínimo de 6 mm ou 8 mm de espessura) ou vidros laminados. Para caixilhos ou painéis temperados, a norma recomenda a aplicação de película de segurança na face externa, a fim de conter estilhaços caso ocorra o fenômeno de quebra espontânea por inclusão de sulfeto de níquel. Determina também que os fixadores mecânicos e guias inferiores impeçam o descarrilamento das portas sob impacto acidental.

NBR 9077 e NBR 9050: Saídas de emergência e acessibilidade

A NBR 9077 (Saídas de emergência em edifícios) fixa requisitos para vidros instalados em rotas de fuga, caixas de escadas enclausuradas e antecâmaras, determinando classes de resistência ao fogo (vidros corta-fogo e para-chamas) capazes de conter chamas, gases tóxicos e calor radiante por períodos que variam de 30 a 120 minutos. Concomitantemente, a NBR 9050 (Acessibilidade a edificações) exige maçanetas do tipo alavanca em portas de correr ou abrir, forças máximas de manobra para abertura dos caixilhos e sinalização visual em portas e divisórias de vidro para prevenir colisões de pedestres.

NBR 5674: Manutenção de edificações

A NBR 5674 define o programa sistemático de manutenção preventiva dos elementos prediais. Em esquadrias e fachadas, isso inclui a inspeção periódica de drenos de escoamento, verificação da elasticidade de borrachas de EPDM e mastiques de vedação, reaperto de presilhas mecânicas em guarda-corpos e checagem de roldanas e fechaduras. A ausência de manutenção regular reduz a vida útil dos sistemas e pode invalidar as garantias técnicas do fabricante.

Consulte sempre o catálogo oficial da ABNT Catálogo para obter o texto integral atualizado e as emendas vigentes de cada norma técnica antes de concluir o memorial descritivo da obra.

Comparativo técnico: vidros e suas aplicações pelas normas ABNT

A tabela a seguir apresenta a síntese comparativa dos tipos de vidro mais empregados na construção civil, correlacionando-os com suas respectivas normas regulamentadoras, mecânica de fratura e diretrizes de conformidade normativa:

Checklist de especificação técnica para esquadrias e vidros

Para arquitetos, engenheiros e construtores que atuam no desenvolvimento de projetos residenciais e corporativos em nossa área de cobertura técnica regional (Bragança Paulista, Atibaia, Campinas, Amparo, Jundiaí e Extrema), este checklist assegura a aderência integral às normas vigentes:

• Determinação da pressão de vento de cálculo: Calcular a pressão estática e dinâmica de projeto conforme a NBR 6123, identificando se a edificação se encontra em topo de morro, encosta ou centro urbano denso.
• Classificação do vão conforme a NBR 10821: Definir a pressão de ensaio para estanqueidade à água e permeabilidade ao ar adequada à altura total do edifício e sua zona bioclimática.
• Verificação da cota de instalação do vidro: Garantir que todos os panos de vidro instalados abaixo de 1,10 metro em relação ao piso sejam de segurança (temperado, laminado ou aramado), em estrita obediência à NBR 7199.
• Composição de guarda-corpos segundo a NBR 14718: Exigir vidros laminados (com PVB ou ionômeros estruturais) e perfis de alumínio ensaiados para as cargas de uso privativo (1,0 kN/m) ou coletivo (1,5 a 2,5 kN/m).
• Drenagem e compatibilidade química: Assegurar que os canais das esquadrias possuam orifícios de drenagem desobstruídos e que os selantes de vedação utilizados (silicone neutro ou PU) não contenham solventes agressivos ao intercalar do vidro laminado ou ao espelho de prata.
• Conferência de documentação técnica: Exigir laudos de ensaio de laboratórios acreditados e conferir exemplos executados no portfólio de obras para atestar a fidelidade da execução frente aos projetos aprovados. Para aprofundar outros tópicos construtivos, explore os artigos técnicos em nosso blog.

Perguntas frequentes

Posso usar vidro temperado monolítico em guarda-corpos?

Não. A NBR 14718 proíbe terminantemente o uso de vidro temperado monolítico (simples) em guarda-corpos devido ao padrão de fratura do material, que se estilhaça por completo liberando o vão. Em guarda-corpos, a norma exige obrigatoriamente o emprego de vidro laminado ou temperado-laminado, mantendo a proteção contra queda caso ocorra quebra.

Qual norma técnica define a espessura mínima do vidro de uma janela?

A espessura é calculada com base na NBR 7199 em conjunto com as pressões de vento extraídas da NBR 6123 e nos critérios de deformação da NBR 10821. Não existe uma espessura única pré-fixada: ela varia em função da área geométrica do vidro, da quantidade de bordas apoiadas e da pressão de sucção e vento incidente no local da instalação.

O que a NBR 10821 avalia nos caixilhos de alumínio?

A NBR 10821 avalia o comportamento estrutural do caixilho frente a pressões de vento, a estanqueidade à infiltração de água de chuva, a permeabilidade e taxa de infiltração de ar, o isolamento acústico ponderado contra ruído externo e a transmitância e desempenho térmico da esquadria.

Por que é obrigatória a emissão de ART em envidraçamentos de sacadas?

A NBR 16259 exige Anotação de Responsabilidade Técnica (ART) porque o envidraçamento retrátil acrescenta peso próprio estrutural nas vigas perimetrais e altera as cargas de vento recebidas pela fachada. O documento formaliza que um profissional técnico legalmente habilitado calculou e validou a ancoragem e o sistema instalado.

Qualquer tipo de silicone pode ser utilizado na instalação de vidros laminados e espelhos?

Não. Vidros laminados e espelhos exigem silicones de cura neutra específicos para envidraçamento. Silicones de cura acética liberam ácido acético durante o processo de vulcanização, atacando quimicamente o intercalar plástico (PVB/EVA) do vidro laminado ou deteriorando a camada refletora de prata do espelho, o que causa deslaminação e manchas irreversíveis.
