Esquadrias de Alumínio em Campinas: Benefícios e Normas

Resposta direta: A especificação de esquadrias de alumínio em Campinas e região exige o cumprimento rigoroso das normas técnicas da ABNT, com destaque para a NBR 10821 e a NBR 7199, garantindo resistência às cargas de vento, estanqueidade à água e isolamento termoacústico. O alumínio extrudado oferece alta durabilidade, estabilidade dimensional e liberdade arquitetônica para grandes vãos, tornando-se o material ideal para residências e edifícios de alto padrão. Para atingir o desempenho projetado, a fabricação e a montagem devem respeitar parâmetros precisos de ancoragem, vedação perimetral e tratamento superficial dos perfis.

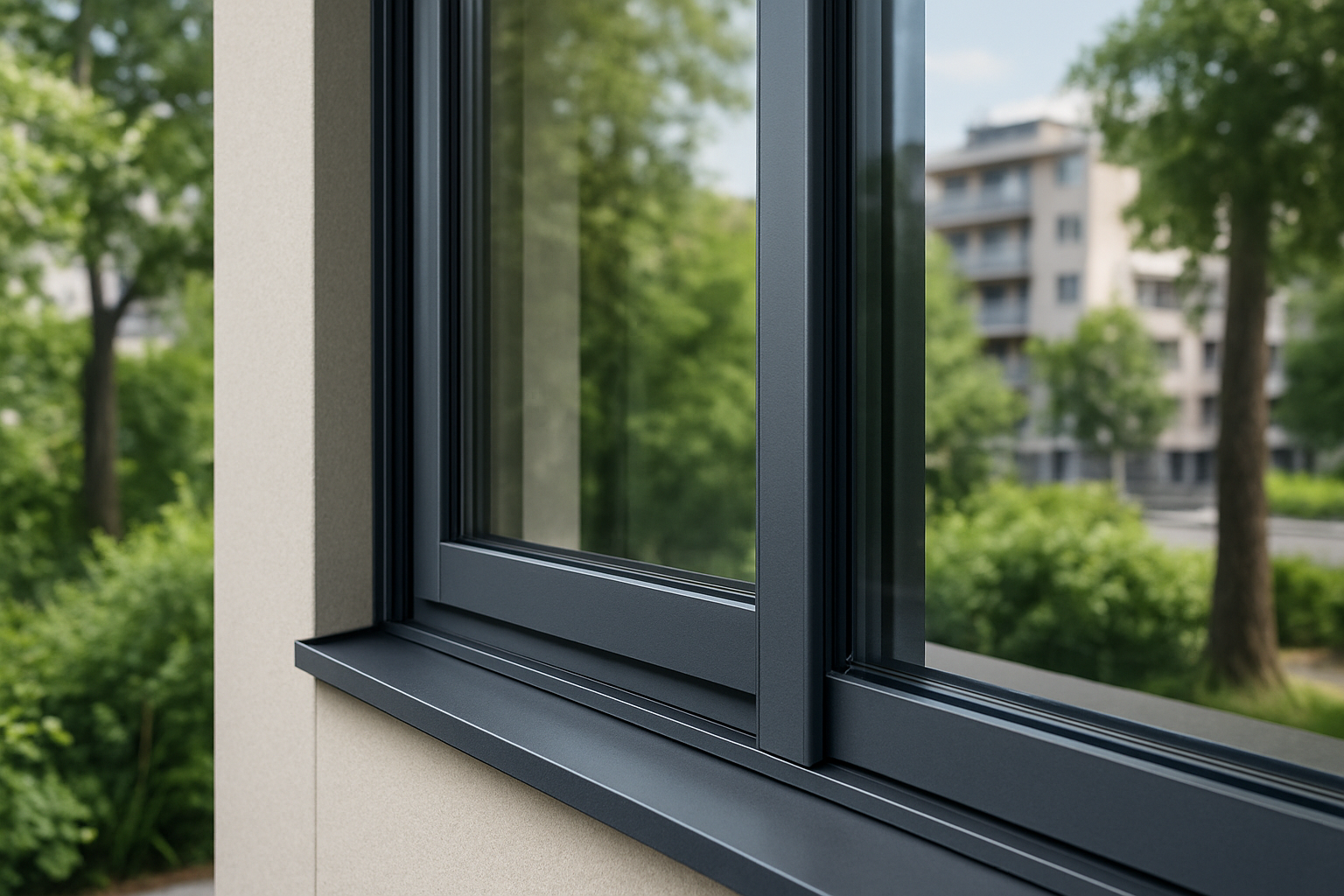

Por que as esquadrias de alumínio são indicadas para o clima e a arquitetura de Campinas e região?

A região metropolitana de Campinas, assim como os municípios vizinhos de Jundiaí, Atibaia, Amparo e Bragança Paulista, apresenta particularidades climáticas e urbanas que influenciam diretamente a engenharia de fachadas e esquadrias. O interior paulista caracteriza-se por amplitudes térmicas diárias expressivas, com verões quentes e chuvosos, períodos de estiagem prolongada e ventos incidentes calculados conforme as isóbaras regionais de pressão dinâmica. Diante desse cenário, as esquadrias de alumínio destacam-se como a solução tecnicamente mais estável e durável para a envoltória de edificações residenciais e corporativas.

Diferentemente da madeira, que sofre com variações higroscópicas severas de dilatação e retração, e do aço carbono, que demanda manutenção contínua contra corrosão atmosférica, as ligas de alumínio arquitetônico (como as ligas 6060-T5 e 6063-T5) oferecem excelente relação entre resistência mecânica e peso próprio. Esse fator viabiliza a execução de caixilhos com perfis esbeltos capazes de suportar vidros pesados de controle solar ou laminados acústicos, permitindo vãos livres generosos sem deformações plásticas permanentes.

Além disso, as cidades da região combinam centros urbanos densos e condomínios horizontais abertos em áreas serranas ou de topografia acidentada. Em áreas urbanas com tráfego intenso, o alumínio permite a usinagem e o encaixe milimétrico de guarnições elastoméricas de EPDM (Etileno-Propileno-Dieno) e fitas vedantes acústicas, reduzindo significativamente a transmissão de ruídos aéreos de baixa e média frequência. Já em empreendimentos localizados em cotas altimétricas mais elevadas, as pressões de vento de cálculo exigem perfis com momentos de inércia rigorosamente dimensionados para evitar infiltrações de ar e água sob tempestades severas.

Quais normas técnicas da ABNT regem a fabricação e instalação de esquadrias de alumínio?

A conformidade normativa é o principal parâmetro de mitigação de riscos técnicos, jurídicos e operacionais na construção civil. No Brasil, o projeto, ensaio em laboratório, fabricação e montagem de esquadrias externas e internas são regidos por normas elaboradas pela Associação Brasileira de Normas Técnicas (ABNT). Conhecer essas diretrizes é indispensável para especificadores, construtoras e proprietários.

ABNT NBR 10821: Esquadrias para edificações

A NBR 10821 é a norma central para o segmento de caixilharia civil. Dividida em cinco partes fundamentais, ela estabelece os critérios de classificação, métodos de ensaio e requisitos de desempenho em campo:

• Parte 1 (Terminologia): Padroniza as definições técnicas, tipologias de abertura (correr, maxim-ar, oscilobatente, pivotante, guilhotina) e componentes estruturais.
• Parte 2 (Deveres e requisitos de desempenho): Determina os limites aceitáveis para permeabilidade ao ar, estanqueidade à água, resistência às cargas uniformemente distribuídas de vento e deformações sob pressão de ensaio.
• Parte 3 (Métodos de ensaio): Descreve os procedimentos laboratoriais em câmara de ensaio para comprovação dos parâmetros mecânicos e físicos dos protótipos em escala real.
• Parte 4 (Requisitos adicionais de desempenho acústico): Fixa as classes de atenuação sonora (Rw e Rtr) em conformidade com o nível de ruído do entorno da edificação, alinhando-se à NBR 15575.
• Parte 5 (Diretrizes para instalação e manutenção): Orienta as tolerâncias de prumo, nível, esquadro, métodos de fixação estrutural (chumbamento com contramarco ou parafusamento direto com buchas de náilon estrutural) e procedimentos de vedação com selantes neutros.

ABNT NBR 7199 e normas correlatas de vidros

A interface entre perfis de alumínio e painéis de vidro exige a aplicação estrita da NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações). A norma determina os tipos de vidro obrigatórios para cada aplicação estrutural, impedindo o uso indevido de vidros monolíticos comuns em portas, janelas abaixo de 1,10 m em relação ao piso e painéis de fechamento. Para aplicações que exigem maior rigidez ou resistência mecânica a impactos, consultam-se as normas de vidro temperado (NBR 14698) e vidro laminado (NBR 14697), referendadas pelas diretrizes da Associação Brasileira de Distribuidores e Processadores de Vidros Planos (Abravidro).

Qual é o papel do isolamento termoacústico e da estanqueidade nas esquadrias de alumínio?

A envoltória de uma edificação responde por grande parte das trocas térmicas e da vulnerabilidade acústica do espaço interno. Em esquadrias de alumínio, o desempenho global não depende exclusivamente da robustez dos perfis, mas do equilíbrio integrado entre geometria do caixilho, espessura e composição do vidro, sistema de vedação e execução correta dos drenos de água.

Atenuação Acústica e Desempenho Mecânico

Para obter isolamento acústico eficaz contra o ruído de tráfego rodoviário ou aéreo comum em eixos urbanos, o projeto do caixilho deve prever câmaras internas nos perfis e sistemas de vedação perimetral contínua. As juntas de vedação devem empregar guarnições em EPDM vulcanizado com cantos colados ou vulcanizados a quente, evitando frestas por onde as ondas sonoras possam penetrar pelo fenômeno da difração sonora.

A composição do envidraçamento atua como barreira direta de massa. Vidros laminados com película acústica de polivinil butiral (PVB especial) amortecem as frequências críticas de vibração que atravessariam vidros monolíticos comuns. Em situações de alta exigência acústica, utilizam-se vidros insulados (duplos com câmara dessecada de ar ou gás argônio), associando diferentes espessuras de vidro em cada face para evitar o efeito de ressonância coincidente.

Estanqueidade à Água e Drenagem Mecânica

A estanqueidade não significa impedir a entrada de qualquer gota no interior dos trilhos, mas sim controlar e expulsar o volume acumulado antes que a coluna d'água atinja o nível interno do piso. As esquadrias homologadas pela NBR 10821 contam com câmaras de equalização de pressão e usinagens de drenagem estrategicamente posicionadas.

Esses drenos recebem tampas com válvulas de retorno para evitar que a pressão externa do vento force a água de volta para o interior do perfil. O correto selamento de cantos, parafusos de montagem e junções de montantes com travessas por meio de elastômeros de silicone neutro ou fitas butílicas garante que a água não infiltre nos pontos cegos da alvenaria.

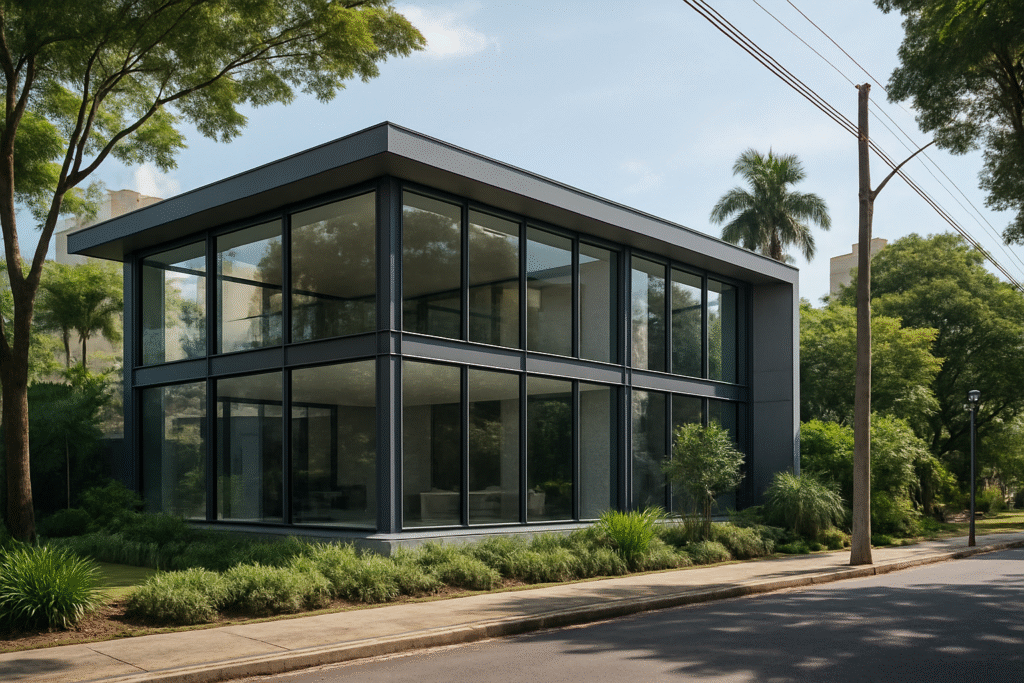

Como integrar esquadrias, brises, ripados e fachadas estruturais em projetos de alto padrão?

A arquitetura contemporânea em regiões nobres de Campinas e cidades vizinhas como Atibaia e Jundiaí prioriza o conceito de integração de espaços externos e internos. Essa linguagem estética demanda caixilhos com folhas móveis de grandes dimensões, trilhos embutidos no nível do piso acabado e estruturas complementares de sombreamento e revestimento em alumínio.

Painéis Ripados e Brises de Alumínio

Os brises-soleil e painéis ripados tubulares de alumínio desempenham uma dupla função: controle bioclimático e enriquecimento volumétrico da fachada. Ao interceptar a radiação solar direta antes que ela incida sobre os panos de vidro, os brises reduzem substancialmente a carga térmica transferida para os ambientes internos, otimizando o dimensionamento e o consumo dos sistemas de climatização artificial.

O alumínio extrudado permite fabricar lâminas fixas, móveis ou articuladas, com acabamentos que reproduzem o aspecto da madeira (por meio de processos industriais de sublimação e pintura poliéster) sem as desvantagens da manutenção periódica contra intempéries e agentes biológicos.

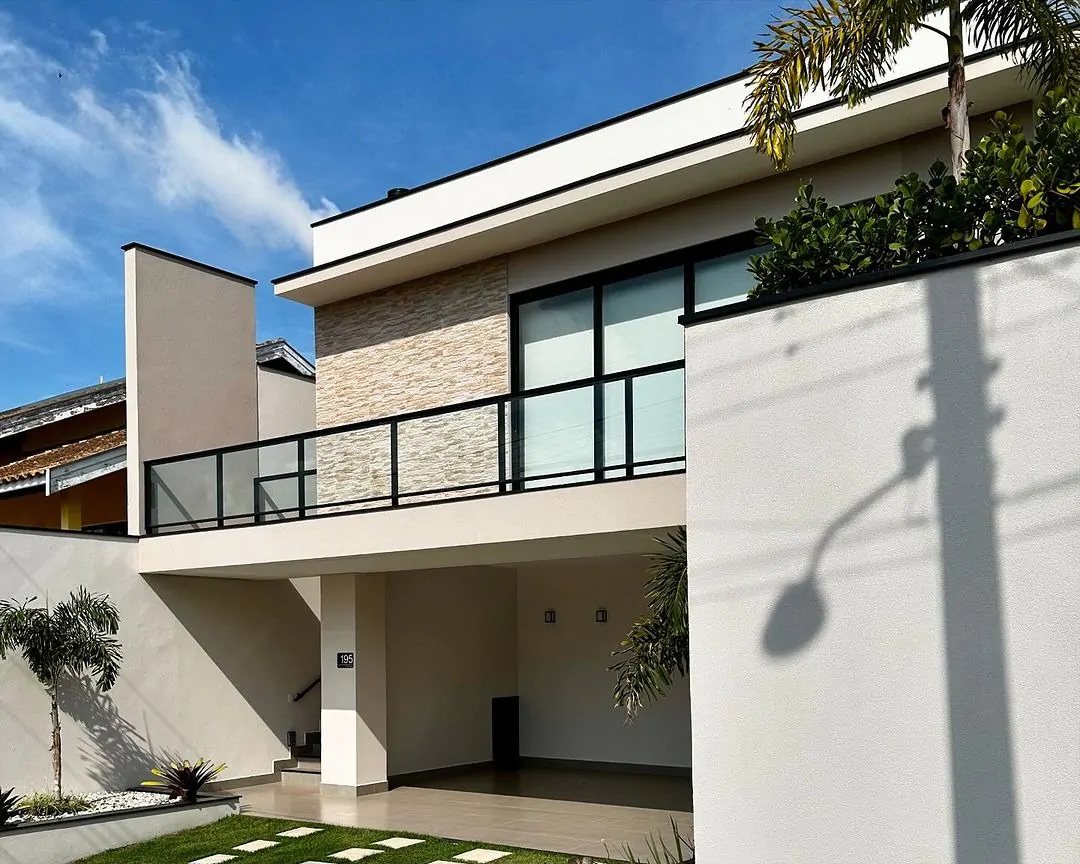

Fachadas Cortina e Pele de Vidro

Para edifícios comerciais e residências com grandes panos verticais, a utilização de sistemas de fachadas do tipo Structural Glazing ou Grid Stick proporciona vedação contínua com perfis estruturais de alumínio ocultos atrás dos vidros. Nesses sistemas, o esforço de sucção e pressão do vento é transferido dos módulos envidraçados para a estrutura de concreto armado por meio de ancoragens reguláveis em aço inoxidável e silicone estrutural bi-componente devidamente homologado por ensaios de adesão e compatibilidade química. Projetos executados com esse padrão técnico podem ser visualizados em nosso portfólio de obras.

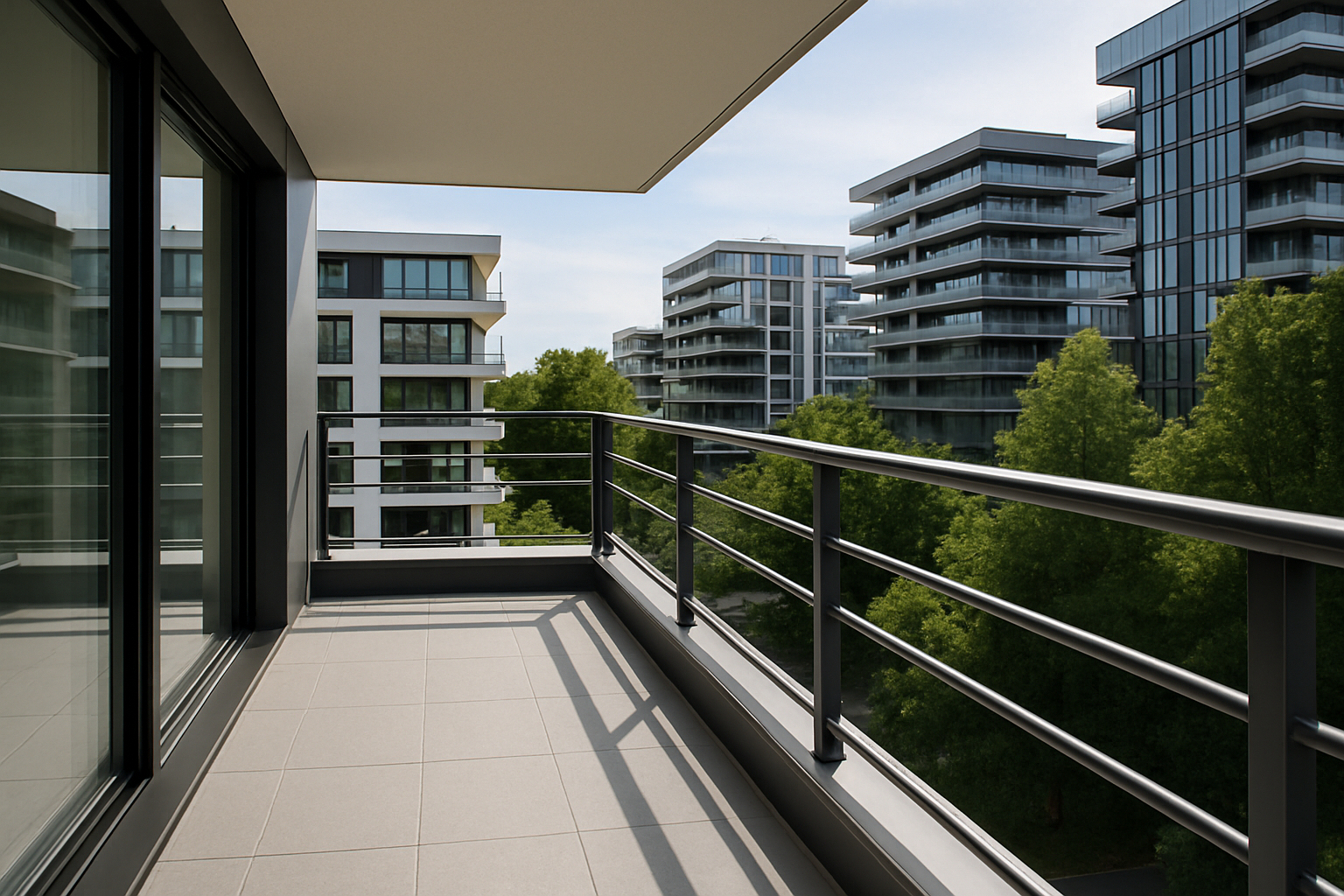

Como dimensionar e especificar guarda-corpos de alumínio e vidro com segurança técnica?

Os guarda-corpos são elementos de segurança coletiva cuja falha estrutural pode acarretar acidentes graves. Por essa razão, a especificação desses componentes não pode ser orientada puramente por critérios decorativos. A fabricação e instalação de guarda-corpos devem atender à ABNT NBR 14718 (Guarda-corpos para edificação — Requisitos de desempenho e métodos de ensaio), além da NBR 16259 para sistemas envidraçados integrados a sacadas.

Requisitos de Resistência Mecânica da NBR 14718

A NBR 14718 estipula que todo sistema de guarda-corpo deve ser submetido a ensaios dinâmicos e estáticos, suportando três tipos fundamentais de solicitações mecânicas:

1. Carga estática horizontal: Simula a pressão de uma multidão encostada sobre o peitoril, aplicando cargas uniformes lineares no topo do elemento sem que ocorram deformações residuais permanentes acima do tolerado.
2. Carga estática vertical: Avalia a capacidade dos montantes e travessas de resistirem ao peso próprio de ocupantes apoiados sobre a estrutura.
3. Impacto de corpo mole: Ensaio dinâmico com saco de couro carregado lançado em movimento pendular contra o centro do pano de vidro e sobre os montantes, garantindo que não ocorra desprendimento dos componentes nem perfuração do elemento protetor.

Especificação de Vidros em Guarda-Corpos

Segundo a ABNT NBR 7199, o vidro utilizado em guarda-corpos deve ser obrigatoriamente laminado ou temperado laminado. O uso de vidro temperado monolítico (sem película plástica intermediária) é vedado pela legislação técnica em peitoris e sacadas, pois em caso de quebra espontânea por inclusão de sulfeto de níquel ou impacto mecânico, o painel se fragmenta por inteiro, deixando o vão completamente desprotegido.

Na fixação de guarda-corpos autoportantes (onde o vidro funciona como elemento estrutural primário engastado em perfis tipo U na base), utilizam-se sistemas mecânicos de calços e garras de alumínio associados a chumbadores químicos de alta performance em concreto estrutural, com cálculo minucioso da profundidade de ancoragem para evitar o colapso do substrato.

Comparativo técnico: quais as diferenças entre as tipologias de perfis e tratamentos superficiais?

A escolha do sistema de esquadrias requer a avaliação das linhas estruturais, dimensões de perfis e tipos de acabamento superficial. Abaixo, apresentamos uma tabela técnica comparativa que resume as propriedades dos principais tratamentos superficiais e tecnologias de perfil disponíveis para a construção civil.

Qual é o checklist técnico para a especificação e vistoria de esquadrias de alumínio?

Para garantir que o produto entregue na obra atenda às premissas de projeto e às normas da ABNT, engenheiros, arquitetos e fiscais de obra devem seguir um protocolo rigoroso de conferência. Utilize o checklist abaixo nas etapas de especificação, recebimento e pós-instalação:

• Verificação da espessura dos perfis estruturais: Certificar que as bitolas dos montantes atendem ao cálculo de inércia para as pressões de vento da zona climática específica (conforme NBR 10821-2).
• Inspeção do tratamento superficial: Exigir laudos de conformidade com a NBR 14125 (para pintura a pó) ou NBR 1260 (para anodização), atestando a espessura da camada em micras e ensaios de aderência por grade e névoa salina (salt spray).
• Conformidade do envidraçamento: Confirmar o tipo de vidro conforme a NBR 7199 (vidros de segurança laminados ou temperados em locais obrigatórios), espessura nominal e selagem com silicone estrutural/neutro ou baguetes homologadas.
• Qualidade dos componentes e roldanas: Avaliar se os rolamentos das folhas de correr são de aço inoxidável com pistas blindadas e capacidade de carga compatível com o peso real do vidro.
• Sistema de vedação perimetral: Conferir a continuidade das guarnições de EPDM nos cantos e a correta aplicação de mastiques e selantes de silicone entre o contramarco e a alvenaria.
• Usinagem de drenos de escoamento: Checar se os canais de drenagem inferiores possuem dimensões adequadas, furos desobstruídos e tampas defletoras para evitar o refluxo da água da chuva.
• Tolerâncias geométricas de instalação: Medir prumo, nível e diagonais de esquadro do caixilho instalado, assegurando desvios inferiores às tolerâncias máximas estipuladas na NBR 10821-5.
• Fixação estrutural e ancoragem: Verificar o espaçamento e tipo de fixadores metálicos (chumbadores mecânicos ou químicos) nos montantes verticais, respeitando o afastamento máximo recomendado para evitar flambagem sob pressão de vento.

Perguntas frequentes sobre esquadrias de alumínio e normas técnicas

Qual é a diferença fundamental entre vidro temperado e vidro laminado em esquadrias?

O vidro temperado passa por tratamento térmico que eleva sua resistência mecânica em até cinco vezes comparado ao vidro comum; quando se quebra, fragmenta-se em pequenos pedaços pouco cortantes. O vidro laminado é composto por duas ou mais lâminas unidas por um filme plástico (PVB ou EVA); ao quebrar, os fragmentos permanecem presos à película intermediária, mantendo o vão estanque e impedindo quedas ou aberturas acidentais.

Por que é obrigatório utilizar contramarcos na instalação de esquadrias de alumínio?

O contramarco de alumínio é chumbado previamente na alvenaria bruta, servindo de gabarito para a regularização precisa do reboco, garantindo esquadro, prumo e alinhamento do vão. Esse processo evita que a esquadria definitiva sofra danos mecânicos durante a fase pesada da obra e garante que a vedação perimetral entre caixilho e vão seja perfeitamente estanque e durável.

Como saber se uma esquadria de alumínio atende à norma ABNT NBR 10821?

O fabricante deve apresentar relatórios de ensaios laboratoriais realizados por instituições acreditadas pelo Inmetro, comprovando que o protótipo da linha atinge as classes exigidas de pressão de vento, permeabilidade ao ar e estanqueidade à água. As esquadrias ensaiadas recebem identificação clara de classificação de acordo com a região e altura da edificação onde serão instaladas.

Qual a vantagem dos perfis de alumínio com Thermal Break em regiões quentes?

O sistema de Thermal Break (ruptura de ponte térmica) insere uma barra de poliamida reforçada com fibra de vidro entre os perfis de alumínio interno e externo. Como o alumínio é um excelente condutor térmico, essa separação mecânica bloqueia a condução direta do calor externo para o interior do imóvel, reduzindo o consumo de energia em climatização e eliminando a condensação interna de umidade.

Quais cuidados de limpeza e manutenção preservam o acabamento do alumínio?

A limpeza periódica deve ser feita apenas com água limpa e detergente neutro a 5%, utilizando panos macios ou esponjas não abrasivas para não danificar a camada anódica ou a película de pintura poliéster. É terminantemente proibido o uso de produtos ácidos, soda cáustica, solventes halogenados, palha de aço ou compostos à base de cloro, que provocam corrosão química irreversível na superfície metálica.
