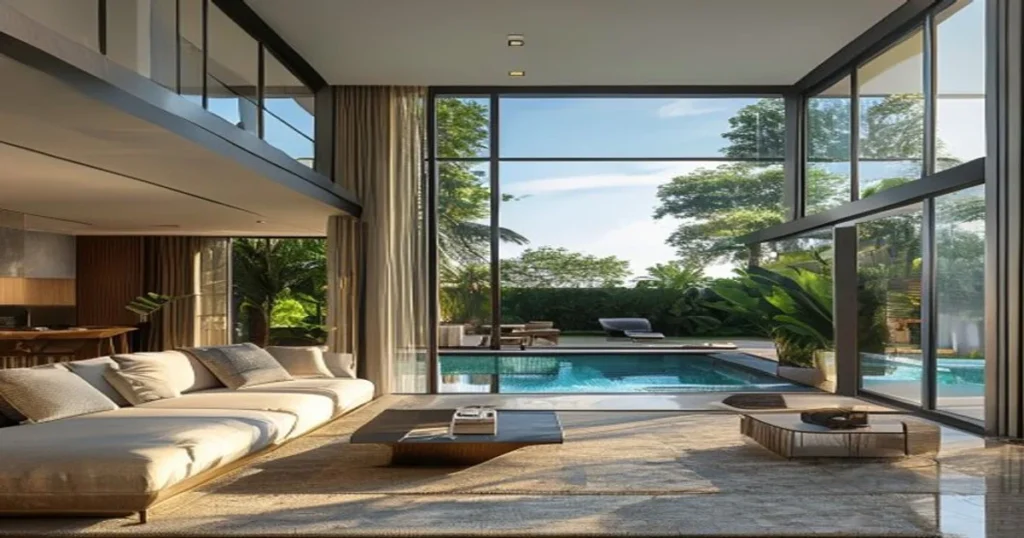

Esquadrias de Canto: Utilizações e Benefícios

Resposta direta: Esquadrias de canto são sistemas de caixilharia de alumínio projetados para a união em ângulo de 90 graus (ou ângulos especiais), permitindo a continuidade visual e a integração entre planos perpendiculares de uma edificação com ou sem montante estrutural intermediário. Quando dimensionadas conforme as normas NBR 10821 e NBR 7199, garantem alto desempenho de estanqueidade à água, permeabilidade ao ar e resistência a cargas de vento, agregando valor arquitetônico e luminosidade aos projetos residenciais e comerciais.

O que são esquadrias de canto e como funciona a abertura sem coluna central?

As esquadrias de canto representam uma solução arquitetônica avançada desenvolvida para eliminar barreiras visuais nos vértices dos ambientes. Diferente dos vãos convencionais inseridos em uma única parede plana, os sistemas angulares conectam duas faces perpendiculares de alvenaria ou concreto, criando uma sensação de amplitude contínua e maximizando o aproveitamento da iluminação natural.

A configuração mais desejada em projetos contemporâneos é o canto livre, caracterizado pela ausência de pilares ou montantes fixos no encontro das folhas móveis a 90 graus. Para viabilizar esse sistema, a engenharia estrutural da edificação deve prever lajes ou vigas em balanço dimensionadas para suportar as cargas de teto sem depender de apoio vertical no vértice. Do ponto de vista da caixilharia, o sistema utiliza perfis de alumínio com encaixes machos e fêmeas dotados de gaxetas de vedação em EPDM e fechos perimetrais que travam as folhas entre si no momento do fechamento.

Encontro a 90 graus: tipologias com montante fixo versus transpasse livre

Existem duas abordagens construtivas principais para as esquadrias de canto:

1. Canto com montante estrutural: Um perfil tubular de alumínio é fixado verticalmente no vértice do ângulo. As folhas (fixas, de correr ou maxim-ar) batem contra esse montante. Essa solução simplifica a ancoragem, reduz a exigência de balanço estrutural na laje e oferece alto índice de estanqueidade sob pressões de vento severas.
2. Canto livre (sem coluna): As folhas de correr deslizam para os lados opostos, recolhendo-se sobre as paredes laterais ou embutindo-se em bolsões de drywall/alvenaria. No ponto de 90 graus, o fechamento é realizado pelo encontro das próprias folhas móveis por meio de perfis especiais de vedação hermética e guias de piso rebaixadas.

Mecânica de vedação e estanqueidade no encontro angular

A vedação de um canto móvel é um dos maiores desafios da engenharia de caixilhos. Sem uma coluna rígida para compressão uniforme das gaxetas, o sistema depende de perfis de alumínio de ligas estruturais como 6060-T5 ou 6063-T6 usinados com precisão micrométrica. Escovas de polipropileno com barreira central de polietileno (plástica tipo fin-seal) e guarnições de elastômero vulcanizado (EPDM) atuam em conjunto para impedir a infiltração de água sob pressão dinâmica e barrar a passagem de correntes de ar indesejadas.

Quais normas técnicas regem o dimensionamento de esquadrias de canto?

A especificação de esquadrias angulares exige conformidade rigorosa com o arcabouço normativo brasileiro para garantir segurança estrutural, durabilidade e habitabilidade. O desconhecimento das normas pode resultar em deformações excessivas nos perfis, infiltrações pluviais severas e quebra prematura dos painéis vítreos sob ação de rajadas de vento.

Os principais parâmetros técnicos são definidos pela ABNT NBR 10821 (Esquadrias para edificações), que regulamenta a resistência mecânica, permeabilidade ao ar e estanqueidade à água de portas e janelas. A norma divide o território nacional em regiões de vento, exigindo cálculos precisos de pressão de projeto (estática e dinâmica) conforme a altura do edifício e a rugosidade do terreno. Para conferir as tabelas de pressão e diretrizes completas de caixilharia, consulte o catálogo normativo no site da ABNT.

Além da caixilharia em si, a integração do vidro deve obedecer categoricamente à ABNT NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações). Esta norma estipula as espessuras mínimas e os tipos de vidro permitidos em portas, janelas e fachadas para evitar riscos de acidentes por impacto humano e suportar a pressão do vento atuante no canto da edificação, ponto onde ocorrem vórtices e concentrações de esforços aerodinâmicos de sucção.

Quais são as principais tipologias de esquadrias de canto?

A versatilidade do alumínio permite a fabricação de diferentes configurações angulares, cada uma atendendo a requisitos funcionais específicos de ventilação, iluminação e espaço útil. Seja em residências com grandes vãos em Bragança Paulista e Atibaia ou em edifícios corporativos em Campinas e Jundiaí, a escolha da tipologia dita a performance final do conjunto.

Para conhecer aplicações reais dessas tipologias executadas com perfis de alta performance e acabamento refinado, explore nosso portfolio de obras residenciais e corporativas.

Quais tipos de vidro devem ser especificados em esquadrias angulares?

O vidro instalado em uma esquadria de canto não atua apenas como fechamento visual; ele desempenha função de elemento de segurança ativa e conforto termoacústico. Em vértices envidraçados, as tensões mecânicas geradas pelas forças de vento e pelas eventuais dilatações térmicas diferenciais dos perfis de alumínio demandam especificações precisas.

As especificações de vidro devem seguir as seguintes características técnicas:

• Vidro Laminado (ABNT NBR 14697): Composto por duas ou mais lâminas de vidro unidas por uma película de polivinil butiral (PVB) ou EVA. Em caso de quebra, os fragmentos permanecem aderidos à película, mantendo o vão protegido e prevenindo acidentes. É indispensável em portas de piso a teto e instalações acima de pavimentos térreos.
• Vidro Temperado (ABNT NBR 14698): Passa por tratamento térmico que confere resistência mecânica até cinco vezes superior à do vidro comum. Quando fraturado, fragmenta-se em pequenos pedaços pouco cortantes. É muito utilizado em folhas móveis de correr que exigem rigidez torsional.
• Vidro Laminado-Temperado: Combina a alta resistência mecânica à flexão do vidro temperado com a contenção de fragmentos do vidro laminado. Indicado para locais sujeitos a ventos extremos e grandes vãos livres.
• Vidro Insulado (Duplo com Câmara de Ar): Excelente solução para isolamento acústico e térmico. Indicado para reduzir ruídos urbanos em centros de grande movimento, como Campinas e Jundiaí, ou para manter o conforto térmico em regiões serranas de clima ameno, como Amparo e Bragança Paulista.
• Vidros de Controle Solar (Low-E ou Refletivos): Filtram a radiação infravermelha, reduzindo a transmissão de calor para o interior do ambiente sem bloquear a luz visível. Essenciais para cantos envidraçados orientados para o quadrante norte e oeste.

As orientações técnicas sobre o processamento e segurança dos vidros de controle solar e laminados podem ser aprofundadas nos compêndios da Abravidro.

Como integrar esquadrias de canto a outros elementos da arquitetura?

Uma especificação eficiente de esquadrias angulares deve considerar a interface do caixilho com outros subsistemas construtivos da edificação. O alinhamento entre as linhas de esquadrias de alumínio, os revestimentos de piso e o forro de gesso é determinante para o resultado final da obra.

Em projetos de múltiplos pavimentos com cantos envidraçados em balanço, a continuidade visual costuma ser combinada com o uso de guarda-corpos de alumínio e vidro laminado em sacadas contíguas, mantendo a mesma linguagem estética e linhas de perfis. Já em edificações corporativas ou residências de arquitetura monumental, as esquadrias de canto frequentemente dialogam de forma direta com sistemas de fachadas pele de vidro (estrutural glazing), garantindo que as modulações verticais e horizontais sigam a mesma malha geométrica.

Drenagem de piso e nivelamento sem degraus

A integração entre salas de estar e varandas por meio de portas de correr de canto exige atenção à continuidade do piso. Para evitar tropeços e obter acessibilidade plena, utilizam-se trilhos inferiores embutidos. Essa técnica exige a execução de canaletas de drenagem ocultas sob o contrapiso, com saídas conectadas à rede de águas pluviais, impedindo o transbordamento de água durante temporais com vento oblíquo.

Checklist técnico para especificação de esquadrias de canto

Antes de fechar o projeto executivo e encaminhar os vãos para fabricação, arquitetos, engenheiros e especificadores devem verificar os seguintes itens:

• Cálculo de Pressão de Vento (NBR 10821/NBR 6123): Verificação das pressões atuantes no canto do edifício, considerando altura da edificação, fator topográfico e zona de vento regional (relevante nas áreas serranas e abertas de Atibaia, Amparo e Bragança Paulista).
• Deformação da Estrutura Superior (Flecha Máxima): A viga ou laje em balanço sobre o vértice deve apresentar flecha compatível com as folgas de dilatação superiores da esquadria, evitando que a carga de concreto esmague os trilhos ou perfis superiores das folhas.
• Especificação e Espessura do Vidro (NBR 7199): Dimensionamento correto das lâminas vítreas de acordo com a área do pano e a pressão de sucção no vértice a 90 graus.
• Sistema de Drenagem e Estanqueidade: Previsão de câmaras de despressurização nos perfis inferiores, drenos com válvulas anti-retorno e calhas coletoras embutidas no contrapiso.
• Compatibilização com Acabamentos: Definição prévia da espessura de contrapisos, pisos acabados, forros de gesso e bolsões laterais de embutimento das folhas móveis.
• Tratamento de Superfície dos Perfis: Pintura eletrostática a pó (norma ABNT NBR 14125) ou anodização de alta camada (NBR 12609) com ligas homologadas, assegurando proteção contra intempéries e raios UV.

Quais cuidados de instalação e manutenção garantem a durabilidade do sistema?

A instalação de esquadrias de canto requer tolerâncias milimétricas. Qualquer desvio no prumo, nível ou esquadro dos vãos de alvenaria afetará diretamente o fechamento hermético do vértice de 90 graus. A ancoragem dos contra-marcos e quadros deve utilizar chumbadores de aço inoxidável ou buchas especiais dimensionadas para absorver os momentos fletores e evitar a corrosão galvânica em contato com o alumínio.

No tocante à manutenção periódica:

• Limpeza dos trilhos e drenos: Os trilhos inferiores devem ser aspirados e limpos regularmente para evitar o acúmulo de poeira e detritos que possam danificar as roldanas de rolamento blindado ou obstruir as saídas pluviais.
• Higienização das borrachas e escovas: Lavagem com água e sabão neutro para manter a flexibilidade dos componentes de EPDM. Nunca devem ser aplicados solventes, derivados de petróleo ou ácidos nas vedações e no acabamento do alumínio.
• Regulagem de fechos e roldanas: Inspeções anuais permitem reajustar a pressão das roldanas com rolamentos de aço inox e afinar o encaixe das fechaduras de topo e fechos cremona, assegurando o travamento suave e estanque no canto.

Perguntas frequentes

Uma porta de canto livre sem coluna central vaza água durante tempestades?

Não, desde que o caixilho pertença a uma linha homologada pela norma ABNT NBR 10821 e tenha sido fabricado e instalado por equipe especializada. O sistema utiliza perfis de alumínio com câmaras de drenagem escalonadas, gaxetas de EPDM de dupla vedação e escovas com barreira hidrorrepelente que mantêm a estanqueidade mesmo sob pressão de vento e chuva severa.

É possível automatizar a abertura de portas de esquadria de canto?

Sim. É viável integrar motores lineares ou cremalheiras embutidas no forro ou nos perfis superiores para controlar a movimentação sincronizada das folhas em 90 graus. Os motores podem ser acionados por botoeiras de parede, controles remotos ou integrados a centrais de automação residencial com sensores de chuva e vento.

Qual é a diferença entre esquadria de canto com silicone estrutural e com perfil de alumínio?

No canto com silicone estrutural, os vidros se encontram diretamente a 90 graus e são vedados com selante de silicone estrutural neutro de alta adesão, sem montantes metálicos aparentes, criando uma visão 100% panorâmica (fixa). No canto com perfil de alumínio, há um montante metálico no vértice onde as folhas móveis ou fixas se apoiam, oferecendo suporte mecânico direto.

A ausência de coluna no canto compromete a sustentação da casa?

A esquadria de canto não tem função estrutural na sustentação da alvenaria ou da laje da residência. Toda a carga de peso próprio e sobrecargas da edificação deve ser absorvida por vigas em balanço, pilares recuados ou lajes nervuradas calculadas pelo engenheiro calculista do projeto estrutural antes da instalação da caixilharia.

Quais linhas de esquadrias de alumínio são mais indicadas para vãos de canto?

Recomenda-se a utilização de linhas de médio a alto padrão estrutural, como Linha Suprema (para vãos moderados), Linha Gold, Linha Chroma ou sistemas customizados de perfis robustos com roldanas de alta capacidade de carga. Linhas muito leves não fornecem a inércia mecânica necessária para vedações angulares seguras em grandes dimensões.
