NBR 10821 na compra de esquadrias: como ler as classes de desempenho

Resposta direta: A norma ABNT NBR 10821 classifica o desempenho de portas, janelas e fachadas residenciais ou comerciais por meio de ensaios laboratoriais padronizados que medem permeabilidade ao ar, estanqueidade à água, resistência mecânica às cargas de vento, manuseio e atenuação acústica. Para interpretar as classes de desempenho, o especificador deve confrontar as pressões de vento de projeto calculadas para a edificação com as faixas de pressão suportadas pelo caixilho no laudo de ensaio. A especificação alinhada a esses parâmetros assegura conformidade com a NBR 15575, evitando deformações estruturais, infiltrações e patologias pós-obra.

O que é a NBR 10821 e qual a sua estrutura normativa?

A ABNT NBR 10821, intitulada Esquadrias para edificações, é o principal documento técnico que regulamenta o projeto, a fabricação, a caracterização de desempenho e a instalação de janelas, portas e sistemas envidraçados no Brasil. A norma é mantida e revisada pelo Comitê Brasileiro da Construção Civil da Associação Brasileira de Normas Técnicas (ABNT), fornecendo critérios quantitativos que substituem avaliações subjetivas de qualidade por métricas laboratoriais reprodutíveis.

A estrutura da NBR 10821 é dividida em cinco partes fundamentais, cada uma cobrindo uma etapa do ciclo de vida das esquadrias:

• Parte 1 — Terminologia: Padroniza as definições de componentes, marcos, folhas, travessas, baguetes, guarnições de vedação, ferragens e sistemas de articulação.
• Parte 2 — Requisitos e classificação: Estabelece os valores-limite para permeabilidade ao ar, estanqueidade à água, cargas de vento (pressão de ensaio e pressão de segurança) e esforços de manuseio para diferentes alturas e regiões do país.
• Parte 3 — Métodos de ensaio: Descreve detalhadamente o aparato laboratorial, as câmaras de ensaio pressurizadas, os ciclos de variação de pressão e os procedimentos de medição de flechas e vazões de ar.
• Parte 4 — Requisitos adicionais de desempenho: Trata de isolamento acústico e térmico, correlacionando-se diretamente aos critérios da norma de desempenho de edificações habitacionais.
• Parte 5 — Instalação e manutenção: Orienta a interface entre a alvenaria/estrutura de concreto e os caixilhos, abordando ancoragens, folgas térmicas, uso de contra marcos, selantes elastoméricos e planos de manutenção periódica.

Para projetos de alto padrão arquitetônico no interior de São Paulo — como residências e edifícios corporativos em Bragança Paulista, Campinas, Atibaia, Jundiaí e Amparo —, a aplicação rigorosa de todas as partes da NBR 10821 é o que separa uma instalação durável e silenciosa de caixilhos sujeitos a vibrações excessivas, infiltrações de água pluvial e emperramento de roldanas ao longo do tempo.

Como funcionam as classes de desempenho e os ensaios da NBR 10821?

A determinação da classe de desempenho de uma janela ou porta não ocorre por estimativa teórica, mas sim por meio de ensaios laboratoriais destrutivos e não destrutivos realizados em protótipos construídos exatamente nas mesmas dimensões, perfis de alumínio, tipos de vidro e guarnições que serão entregues na obra. O protótipo é acoplado a uma câmara estanque conectada a turbinas de ar, sensores de deslocamento micrométrico e bicos aspersores de água calibrados.

1. Permeabilidade ao ar (Infiltração de ar)

O ensaio de permeabilidade ao ar avalia o volume de ar que atravessa as juntas, folgas de escovas e gaxetas quando a esquadria é submetida a gradientes de pressão. O controle rigoroso da permeabilidade ao ar é essencial para o isolamento acústico e para a eficiência energética de ambientes climatizados, pois reduz a troca descontrolada de ar entre o exterior e o interior.

2. Estanqueidade à água

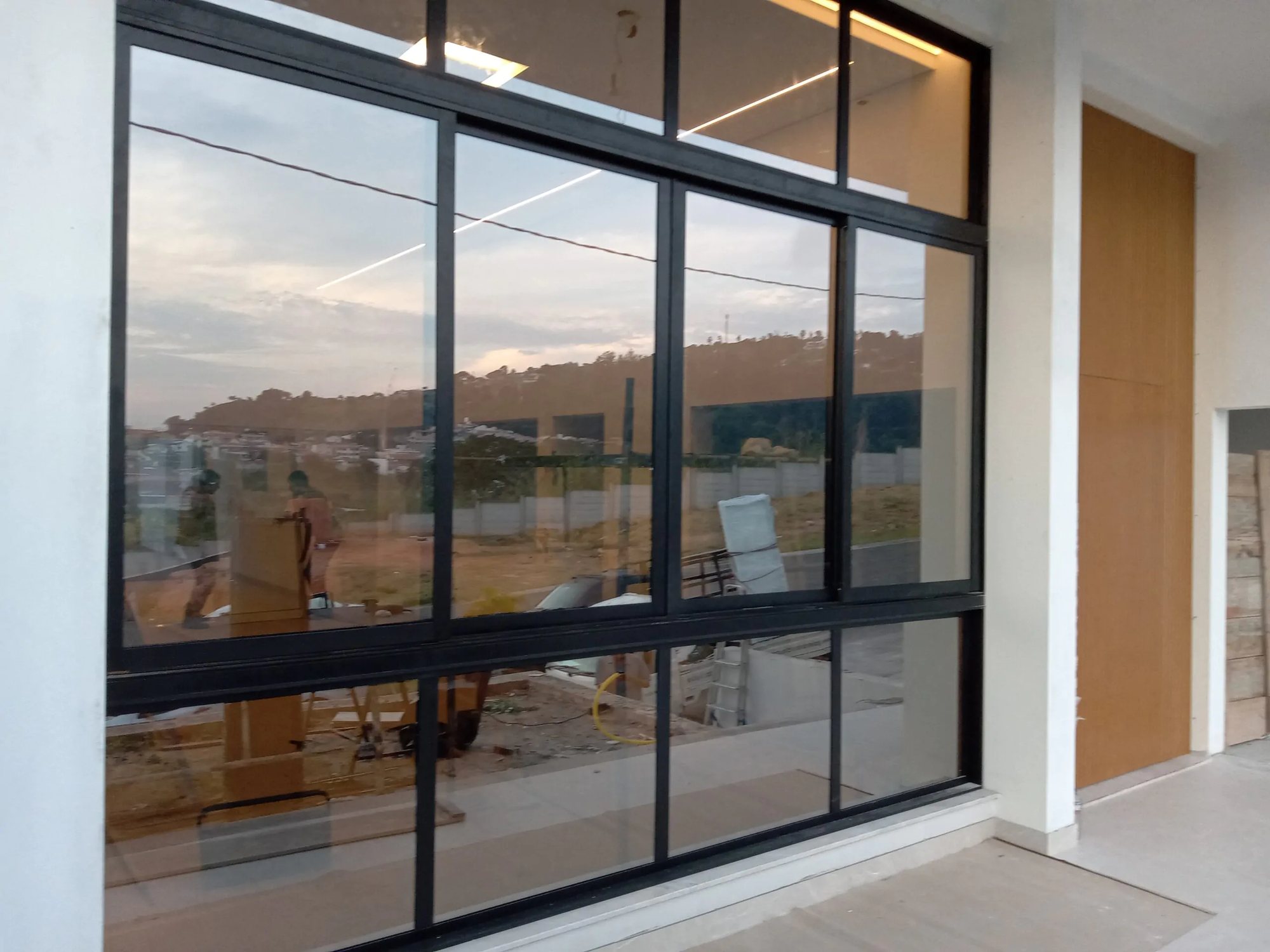

Sob chuva com vento, a água atinge a superfície externa da esquadria enquanto a pressão dinâmica tenta empurrá-la para dentro através de drenos e gaxetas. O ensaio de estanqueidade simula essa condição aplicando uma vazão contínua de água sobre a face externa enquanto a câmara aumenta progressivamente a pressão do ar em degraus padronizados. A esquadria é classificada pela pressão máxima suportada sem que ocorra transbordamento do canal interno ou gotejamento na face interna.

3. Resistência às cargas de vento (Pressão de ensaio e segurança)

Este ensaio afere o comportamento mecânico dos perfis verticais e horizontais (montantes e travessas). A pressão de ensaio (pressão de serviço) avalia a flecha máxima admissível (deformação elástica) dos perfis sob ação dos ventos locais. A norma determina limites severos de flecha (geralmente $L/175$ da extensão do vão para vidros monolíticos e laminados) para evitar a quebra do vidro ou a perda de contato das gaxetas. Em seguida, aplica-se a pressão de segurança (1,5 vez a pressão de serviço), na qual o caixilho não pode apresentar deformação permanente residual, ruptura de ferragens ou desprendimento de componentes.

4. Esforços de uso e manuseio

A durabilidade funcional é verificada aplicando forças pontuais em maçanetas, braços de articulação, folhas de correr e basculantes. Medem-se os esforços de abertura inicial, deslocamento e fechamento (que não devem ultrapassar limites ergonomicamente confortáveis), além da resistência à torção, ao impacto de corpo mole e corpo duro, e à flexão vertical na folha aberta.

Como ler a tabela de pressões de vento e estanqueidade à água?

Ao receber um catálogo de sistemas de esquadrias de alumínio ou um relatório de ensaio emitido por laboratório credenciado pela Rede Brasileira de Calibração (INMETRO), o profissional técnico deve correlacionar as classes da NBR 10821 com os parâmetros de projeto da edificação. As tabelas normativas dividem o território e as tipologias de uso em faixas de pressão que determinam o nível de solicitação.

Abaixo, apresenta-se a correlação técnica entre as classes de solicitação de pressão de vento, a altura da edificação e os limites de estanqueidade à água exigidos para garantir desempenho estrutural e hidrófugo seguro:

Em áreas com relevo acidentado, como nos condomínios de encosta em Atibaia, Serra Negra ou Bragança Paulista, os fatores topográficos e o fator de rajada calculados pela NBR 6123 (Forças devidas ao vento em edificações) podem elevar uma casa de apenas dois pavimentos da Classe 2 para a Classe 4 ou 5. Por isso, a especificação nunca deve ser feita apenas pela quantidade de andares, mas sim pelo cálculo analítico da pressão estática e dinâmica atuante no pano de fachada.

Qual é a relação prática entre a NBR 10821 e a Norma de Desempenho NBR 15575?

A ABNT NBR 15575 (Edificações habitacionais — Desempenho) estabelece patamares de qualidade que todo edifício residencial deve atingir: nível Mínimo (M), Intermediário (I) e Superior (S). As esquadrias externas compõem o subsistema de vedação vertical externa (SVVE) e exercem impacto direto no conforto acústico, lumínico, térmico e na segurança estrutural previstos pela NBR 15575-4.

A interface técnica entre as duas normas funciona das seguintes maneiras:

1. Isolamento acústico de fachadas

A NBR 15575 define o índice de isolamento acústico aparente ($D_{2m,nT,w}$) para dormitórios e salas de acordo com a classe de ruído do entorno da obra (Classe de Ruído I para áreas calmas, II para tráfego intermediário e III para zonas próximas a rodovias, ferrovias e corredores de ônibus). Para atingir o isolamento exigido no ambiente pronto, a janela especificada segundo a NBR 10821-4 precisa apresentar índice de redução sonora ponderado ($R_w$) adequado, obtido por meio de perfis robustos com dupla câmara de vedação e vidros técnicos (laminados acústicos com PVB especial ou insulados duplos com câmara de gás/ar desidratado).

2. Conforto térmico e ventilação natural

A NBR 10821-4 estabelece critérios para o cálculo da área efetiva de ventilação dos caixilhos (área útil de passagem de ar quando a folha está totalmente aberta) e a transmitância térmica ($U$-value) do conjunto perfil-vidro. Para cumprir os níveis intermediário ou superior da NBR 15575 nas zonas bioclimáticas de São Paulo e do sul de Minas Gerais, o projeto térmico deve equilibrar a entrada de luz solar, a ventilação cruzada e o bloqueio da radiação excessiva por meio de vidros de controle solar e persianas integradas com poliuretano injetado.

3. Segurança no uso e estabilidade estrutural

O cumprimento das classes de vento e esforços de manuseio da NBR 10821 Parte 2 é o pré-requisito mandatório para que o SVVE obtenha aprovação no quesito de segurança estrutural da NBR 15575. Caso a esquadria sofra deformação excessiva sob rajadas de vento, além de violar a NBR 10821, o edifício é reprovado nos testes de habitabilidade e segurança da norma geral de desempenho.

Quais cuidados são necessários na integração com vidros de segurança e a NBR 7199?

Uma esquadria aprovada em ensaios laboratoriais pode falhar se o conjunto perfil-vidro não for dimensionado de forma integrada. A ABNT NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações) dita as regras para a seleção do vidro em função da sua localização e esforço mecânico.

Ao compor sistemas em fachadas cortina, pele de vidro (structural glazing) ou portas balcão de grandes vãos, é fundamental respeitar três interações mecânicas:

1. Tipo de vidro conforme a altura de instalação: Vidros instalados abaixo de 1,10 m em relação ao piso acabado (peitoris, portas e janelas de piso a teto) devem obrigatoriamente ser de segurança (vidro laminado, temperado ou aramado, conforme o método de fixação). Em guarda-corpos integrados a caixilhos ou instalados adjacentes a fachadas, a exigência é sempre por vidro laminado ou aramado.
2. Folga perimetral e blocos de apoio (calços): A dilatação térmica do alumínio difere da dilatação térmica do vidro. Os perfis devem dispor de calços de borda e de assentamento em EPDM ou elastômeros de dureza Shore calibrada para que a lâmina vítrea nunca entre em contato direto com o metal, evitando o estilhaçamento por choque térmico ou torção da folha.
3. Deformação elástica do perfil vs. quebra por flexão: Quando um montante de alumínio flexiona sob a força do vento até o limite de $L/175$, o vidro precisa acomodar essa deflexão sem sofrer tensões de cisalhamento pontual nas bordas. Por essa razão, chapas de grande dimensão exigem vidros temperados ou laminados de espessuras calculadas analiticamente com base na pressão de ensaio do caixilho.

Como validar o laudo técnico laboratorial antes da compra de esquadrias?

Para garantir que o produto adquirido condiz com as exigências normativas, arquitetos, engenheiros fiscais e compradores devem auditar o laudo técnico fornecido pelo fabricante ou beneficiador de perfis. Utilize o checklist abaixo durante a fase de concorrência técnica:

• Verificação do laboratório emissor: Certifique-se de que o laboratório é acreditado pela Coordenação Geral de Acreditação do Inmetro (Cgcre) e possui escopo para os ensaios da ABNT NBR 10821-3.
• Conformidade dimensional da amostra: Cheque se o protótipo ensaiado tem dimensões iguais ou maiores do que as esquadrias da sua obra. Um ensaio aprovado para uma janela de 1,20 m × 1,20 m não convalida tecnicamente uma esquadria de 2,40 m × 2,80 m com a mesma bitola de perfil.
• Identificação das linhas de perfis e espessuras: O laudo deve especificar a liga do alumínio (comumente 6060 ou 6063 têmpera T5/T6), o código dos perfis no catálogo do extrusor e a espessura de parede nominal de cada componente estrutural.
• Tipologia de guarnições e drenagem: O documento deve detalhar o tipo de borracha de vedação (EPDM em conformidade com as normas pertinentes), a posição dos drenos com válvulas anti-retorno e o esquema de vedação nos cantos dos quadros.
• Memória de cálculo de pressão e flecha: Analise o gráfico de deformação da coluna central para atestar que a flecha medida durante o ensaio não ultrapassou o limite normativo sob a pressão de serviço estipulada para a sua região climática.
• Compatibilidade com o projeto de instalação (Parte 5): Exija do fornecedor a documentação de fixação mecânica (chumbadores, parafusos em aço inoxidável e espaçamento máximo de ancoragem) para garantir que a ligação na alvenaria resista às mesmas cargas suportadas pelo protótipo.

Na execução de obras residenciais e comerciais em Jundiaí, Campinas, Amparo e Bragança Paulista, a análise técnica antecipada do laudo laboratorial elimina retrabalhos e assegura a valorização patrimonial do imóvel, permitindo verificar projetos reais em nosso portfólio de obras antes da definição final das linhas e acabamentos.

Perguntas frequentes

O que significa a sigla NBR 10821 no orçamento de esquadrias?

Significa que as janelas e portas cotadas seguem os padrões de projeto, espessura de perfis, estanqueidade e resistência mecânica estabelecidos pela Associação Brasileira de Normas Técnicas. A menção à norma no orçamento é a garantia contratual de que os caixilhos foram dimensionados para suportar as intempéries e esforços de uso previstos em norma para a tipologia do seu projeto.

Qualquer esquadria de alumínio atende à NBR 10821?

Não. Linhas padronizadas de baixo custo, frequentemente encontradas em home centers sem comprovação técnica, costumam utilizar perfis com espessuras de parede inferiores ao limite normativo e guarnições plásticas de baixa durabilidade. Somente sistemas fabricados por transformadores especializados que submetem seus protótipos a ensaios laboratoriais atendem aos requisitos da NBR 10821.

Como saber qual classe de pressão de vento escolher para o meu projeto?

A definição da classe depende do cálculo da pressão de vento de projeto, realizado com base na ABNT NBR 6123. Esse cálculo leva em consideração a velocidade básica do vento da região geográfica, a rugosidade do terreno (se área urbana densa ou descampado), as dimensões e a altura total da edificação, além do fator topográfico do terreno onde a obra será edificada.

A NBR 10821 também regulamenta o isolamento acústico?

Sim. A Parte 4 da ABNT NBR 10821 regulamenta o desempenho acústico e térmico das esquadrias, classificando os caixilhos por níveis de atenuação sonora em decibéis. Essa classificação permite especificar sistemas com vidros laminados, insulados e perfis com barreiras de estanqueidade perfeitamente calibrados para mitigar o ruído externo conforme as exigências da NBR 15575.

A instalação da esquadria influencia o cumprimento da NBR 10821?

Sim. A Parte 5 da NBR 10821 é dedicada exclusivamente à instalação e manutenção dos caixilhos. Uma esquadria de classe superior terá seu desempenho anulado caso a vedação perimetral com selante estrutural seja mal executada, se o contramarco estiver fora de prumo ou se a fixação mecânica não suportar as cargas de vento transmitidas pelo quadro à estrutura.
