O que são Guarda Corpos de vidro?

Resposta direta: O guarda-corpo de vidro é uma estrutura de proteção contra quedas projetada para delimitar desníveis em sacadas, escadas, varandas, mezaninos e coberturas, combinando integridade estrutural e transparência. Para garantir a segurança dos ocupantes, sua especificação deve atender rigorosamente às normas técnicas brasileiras, utilizando vidros de segurança (laminados ou laminados temperados) e sistemas de ancoragem dimensionados para suportar esforços de impacto e pressão de vento.

O que é um guarda-corpo de vidro e qual é a sua função estrutural?

O guarda-corpo de vidro é um elemento construtivo vertical destinado a proteger pessoas contra o risco de quedas acidentais em qualquer local onde haja um desnível significativo entre dois planos de piso. Mais do que um elemento de vedação visual ou fechamento arquitetônico, o guarda-corpo atua como barreira física de segurança ativa e passiva em edifícios residenciais, comerciais e industriais.

Do ponto de vista da engenharia de esquadrias e envidraçamento, o sistema é classificado como uma estrutura de contenção mecânica. Isso significa que todo o conjunto — composto por painéis vítreos, elementos de fixação, perfis metálicos, gaxetas e ancoragens na laje ou viga — precisa trabalhar de maneira solidária para absorver, dissipar e transferir esforços mecânicos para a estrutura portante da edificação. Essas forças incluem o peso próprio dos materiais, a sobrecarga concentrada e linear decorrente do apoio contínuo ou pontual de usuários, e as ações dinâmicas resultantes do vento e de impactos acidentais.

A aplicação do vidro em substituição às tradicionais grades metálicas ou alvenarias decorre de sua capacidade de oferecer transparência contínua, integração visual da paisagem e modernização estética sem comprometer a robustez. Contudo, a função estética jamais pode se sobrepor à responsabilidade estrutural: um sistema de guarda-corpos mal dimensionado representa risco iminente de colapso estrutural, ferimentos graves ou acidentes fatais.

Quais normas técnicas da ABNT regulamentam o guarda-corpo de vidro no Brasil?

A conformidade normativa é o principal parâmetro que diferencia uma instalação segura de uma estrutura vulnerável. No Brasil, o projeto, ensaio, especificação e instalação de guarda-corpos com vidro são regidos por um conjunto integrado de normas emitidas pela Associação Brasileira de Normas Técnicas (ABNT) e chanceladas por entidades setoriais como a Abravidro.

ABNT NBR 14718: Edificações — Guarda-corpos — Requisitos para projeto, ensaios e instalação

A ABNT NBR 14718 é a norma principal que estabelece os parâmetros operacionais mínimos para qualquer tipo de guarda-corpo em território nacional. Entre as exigências centrais do texto normativo, destacam-se:

• Altura mínima: A cota mínima de proteção para uso geral é de 1.100 mm (1,10 metro), medida a partir do piso acabado onde o usuário se posiciona até a borda superior do perfil, corrimão ou painel autoportante. Quando há degraus ou muretas com largura suficiente para apoio do pé (zona de estribamento), a medição deve iniciar a partir do topo desse ponto elevado.
• Vãos e espaçamentos máximos: As aberturas entre painéis de vidro contíguos ou entre o piso e o bordo inferior da folha vítrea não podem permitir a passagem de uma esfera com diâmetro superior a 110 mm, prevenindo que crianças projetem o corpo ou a cabeça através dos vãos.
• Resistência mecânica a cargas horizontais e verticais: O sistema deve suportar esforços lineares horizontais distribuídos (pressão de uso) de acordo com o tipo de ocupação (privativa residencial, privativa comercial ou coletiva de alto tráfego) e cargas verticais acidentais.
• Ensaios de impacto de corpo mole: O conjunto montado precisa resistir a ensaios laboratoriais ou de campo que simulam o choque de um corpo humano (saco de impacto com massa controlada suspenso por cabo), sem que haja ruptura com transpassamento, desprendimento das fixações ou descolamento do vidro da estrutura.

ABNT NBR 7199: Vidros na construção civil — Projeto, execução e aplicações

A NBR 7199 detalha a correta seleção do tipo de vidro com base no plano de aplicação, inclinação, riscos de queda de estilhaços e cargas atuantes. A norma proíbe expressamente o uso de vidro plano comum (monolítico recozido) ou vidro temperado monolítico sem película de segurança estrutural em guarda-corpos e vedações de desníveis, visto que a quebra de um vidro monolítico provoca a desobstrução imediata do vão livre, eliminando a barreira de proteção.

Normas complementares essenciais

Além da NBR 14718 e da NBR 7199, o dimensionamento do sistema envolve a ABNT NBR 14697 (Vidro laminado), a ABNT NBR 14698 (Vidro temperado) e a ABNT NBR 10821 (Esquadrias externas para edificações), as quais orientam os requisitos de ancoragem e compatibilidade com esquadrias de alumínio integradas à envolvente do edifício.

Qual é o tipo de vidro correto para guarda-corpo de acordo com a norma?

A escolha do painel de vidro não depende apenas de preferências estéticas ou espessuras empíricas; ela está condicionada à mecânica de fratura do material e à necessidade de retenção de carga residual caso ocorra uma quebra acidental.

Vidro laminado

O vidro laminado é composto por duas ou mais lâminas de vidro intercaladas por uma ou mais camadas de um polímero de alta aderência, tipicamente o Polivinil Butiral (PVB) ou o EVA estrutural. Em caso de quebra de uma ou de ambas as placas, os fragmentos permanecem rigidamente aderidos ao interlayer plástico. Esse comportamento mantém o vão fechado temporariamente e evita que pessoas caiam através da abertura ou que fragmentos cortantes se desprendam em direção aos pavimentos inferiores.

Vidro laminado de temperados

Considerado o padrão técnico mais elevado para guarda-corpos autoportantes e sistemas sem perfis verticais, o vidro laminado de temperados combina as propriedades de ambos os processos térmicos e químicos. As lâminas passam primeiramente pelo forno de têmpera, recebendo tensões de compressão superficial que elevam sua resistência mecânica a flexão e choques térmicos em até cinco vezes em relação ao vidro comum. Em seguida, essas chapas temperadas são laminadas com PVB ou películas estruturais de ionômero (como o SentryGlas®).

Essa composição oferece rigidez suficiente para funcionar como elemento autoportante engastado na base e, em situações extremas de quebra de uma das folhas, a lâmina remanescente e o polímero sustentam a carga de projeto até que a substituição seja executada com total segurança.

Por que o vidro temperado simples (monolítico) não é permitido?

Embora o vidro temperado monolítico possua alta resistência contra impactos frontais, seu padrão de fratura fragmenta toda a peça em pequenos pedaços desprovidos de coesão estrutural. Caso uma folha de vidro temperado simples seja instalada sem laminação em um guarda-corpo e sofra uma quebra (seja por choque mecânico direto ou quebra espontânea por sulfeto de níquel), o vão de proteção fica 100% aberto de forma instantânea, gerando risco imediato de queda livre.

Quais são os principais sistemas de fixação para guarda-corpos de vidro?

A ancoragem de um guarda-corpo de vidro deve ser tratada com o mesmo rigor estrutural aplicado a pilares e vigas. A integridade da instalação reside na capacidade do sistema de absorver o momento fletor gerado na base quando uma carga horizontal é aplicada no topo do vidro. Os principais sistemas construtivos adotados pelo mercado de engenharia incluem:

1. Sistema com perfil contínuo embutido ou sobreposto (Engastamento linear)

Neste modelo, a base do vidro é inserida dentro de um perfil estrutural de alumínio reforçado contínuo (perfil em "U" de alta espessura), que por sua vez é fixado à viga de concreto por meio de chumbadores químicos ou mecânicos de alto desempenho. O vidro é calçado por cunhas técnicas e travado por gaxetas de EPDM ou resinas estruturais.

Este sistema proporciona o efeito visual de "vidro infinito", pois elimina a presença de colunas verticais ou peças pontuais salientes. Toda a carga é distribuída linearmente ao longo do perfil, o que reduz pontos de concentração de tensão no vidro e na laje.

2. Sistema com colunas ou montantes verticais em alumínio

Nesta configuração, colunas estruturais de alumínio ancoradas na laje sustentam os painéis de vidro por meio de presilhas, grapas ou perfis de encaixe lateral. O vidro atua como painel de fechamento entre montantes, permitindo a utilização de corrimãos acoplados ao topo das colunas. Trata-se de uma solução tradicional, versátil e de alta durabilidade para varandas e escadas com grande extensão linear.

3. Sistema com bottons pontuais (Prolongadores em aço inox)

O sistema por bottons utiliza discos de fixação pontual em aço inoxidável austenítico (AISI 304 ou AISI 316) que transpassam o vidro por meio de furos usinados e se ancoram na face lateral da viga ou na escada. Para que esse sistema funcione de forma segura, o vidro precisa ser obrigatoriamente laminado de temperados, uma vez que a furação introduz concentrações de tensão que apenas o processo de têmpera consegue suportar. Os furos devem contar com arruelas e buchas de isolamento em polímeros elastoméricos para evitar o contato direto entre o metal e o vidro.

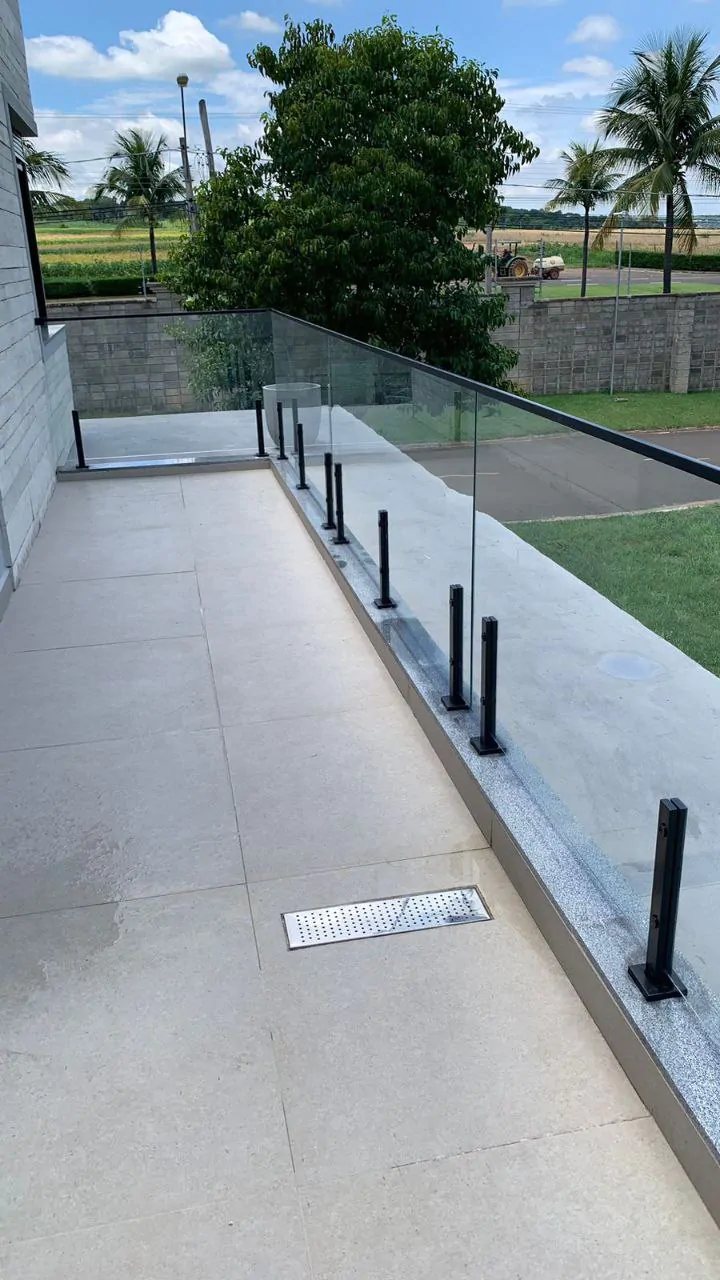

4. Sistema com torres ou spigots de pressão

As torres de fixação (spigots) são suportes verticais de baixa altura fixados ao piso, que prensam a borda inferior do vidro sem a necessidade de furar a chapa. São amplamente utilizados no contorno de piscinas e sacadas residenciais. O dimensionamento correto da liga metálica da torre e a profundidade de ancoragem dos chumbadores no concreto são fundamentais para impedir a deformação por flexão.

Como calcular a espessura do vidro e dimensionar a resistência contra vento e impacto?

O cálculo dimensional de um guarda-corpo de vidro envolve variáveis físicas complexas. A espessura nominal final (que pode variar entre 10 mm, 12 mm, 16 mm, 20 mm ou mais) resulta do equilíbrio entre os seguintes fatores:

Pressão dinâmica do vento regional

A força do vento atua diretamente sobre a área frontal das folhas de vidro, exercendo pressões de sucção e sobrepressão que aumentam conforme a altura do pavimento e a topografia da região. Em cidades como Bragança Paulista, Atibaia e Amparo, onde a topografia acidentada e a altitude de regiões serranas intensificam as rajadas de vento, o cálculo estrutural de acordo com a NBR 6123 e NBR 10821 deve prever coeficientes de rajada mais rigorosos para garantir a rigidez dos painéis.

Da mesma forma, em centros urbanos com verticalização densa como Campinas e Jundiaí, os efeitos de afunilamento de vento entre edifícios altos geram cargas dinâmicas concentradas que exigem vidros laminados com maior espessura e interlayers estruturais mais resistentes à deflexão.

Cargas de uso linear e pontual (Sobrecarga horizontal)

A NBR 14718 define valores de carga horizontal estática que variam conforme o uso da edificação:

• Uso privativo (residências unifamiliares e apartamentos): Esforço horizontal mínimo de 400 N/m (0,4 kN/m) ou 40 kgf/m aplicado no topo do guarda-corpo.
• Uso coletivo (shoppings, estádios, áreas comuns de condomínios, corredores): Esforço horizontal mínimo de 1.000 N/m (1,0 kN/m) ou 100 kgf/m, podendo atingir valores superiores em áreas de aglomeração intensa.

Resistência a impactos acidentais

O guarda-corpo deve absorver o ensaio de impacto de corpo mole sem colapsar. Durante o ensaio, um corpo de prova de 40 kg é solto em pêndulo contra o centro geométrico e contra as bordas do painel vítreo a partir de alturas pré-determinadas (gerando energias de impacto de até 600 Joules). O sistema deve manter sua fixação, sem fissuras que comprometam a contenção ou desprendimento de componentes.

Comparativo técnico: Sistemas de guarda-corpos e tipos de vidro

Abaixo, apresentamos uma comparação técnica entre os principais tipos de vidro e configurações construtivas aplicadas no mercado de engenharia:

Quais são os cuidados na conservação e manutenção preventiva de guarda-corpos de vidro?

Para assegurar que o guarda-corpo mantenha suas características mecânicas e óticas ao longo de décadas de vida útil, a manutenção preventiva periódica é indispensável. O plano de manutenção deve contemplar os seguintes pontos:

1. Inspeção de ancoragens e fixações estruturais

A cada 12 meses (ou a cada 6 meses em regiões com atmosfera agressiva, como áreas litorâneas ou industriais), deve-se inspecionar o aperto de parafusos em aço inoxidável, a ausência de folgas nos chumbadores e o estado de integridade das buchas e calços. Qualquer oscilação ou jogo perceptível ao aplicar força manual sobre o topo do vidro deve ser corrigida imediatamente por equipe técnica habilitada.

2. Verificação das gaxetas e vedantes de EPDM

As borrachas de vedação (gaxetas) e os silicones de cura neutra evitam o contato mecânico direto entre o vidro e o metal (o que causaria quebra por choque rígido) e impedem o acúmulo de água no interior dos perfis. A água empoçada em contato prolongado com a borda do vidro laminado pode causar delaminação (descolamento do PVB nas bordas). Caso ressecamento ou fissuras sejam identificados, a substituição das gaxetas deve ser providenciada.

3. Higienização correta do vidro e perfis de alumínio

A limpeza periódica deve ser realizada com água limpa, sabão ou detergente neutro a 5% e panos macios de microfibra. Nunca utilize produtos abrasivos (como palhas de aço ou saponáceos), ácidos, álcalis fortes ou solventes clorados, pois esses compostos atacam a camada anódica ou a pintura eletrostática das esquadrias de alumínio e provocam o ataque químico superficial da massa de vidro.

Qual é o checklist técnico para especificar guarda-corpos de vidro com segurança?

Antes de aprovar o projeto executivo e autorizar a fabricação de um guarda-corpo, engenheiros, arquitetos e proprietários devem validar os seguintes itens técnicos:

• Tipo de vidro especificado: Certificar-se de que o memorial descritivo exige vidro laminado ou vidro laminado de temperados, com indicação clara da espessura de cada lâmina e da espessura do interlayer de PVB/polímero estrutural.
• Altura regulamentar de projeto: Conferir se a cota do topo atinge no mínimo 1.100 mm a partir do piso acabado ou a partir do degrau de estribamento existente.
• Dimensionamento de cargas de vento: Verificar se a espessura do vidro e as dimensões dos perfis foram calculadas com base na pressão de vento da zona geográfica da obra (analisando altura do edifício, classe de rugosidade do terreno e fator topográfico).
• Qualidade dos metais de ancoragem: Exigir perfis de alumínio estrutural extrudado em ligas apropriadas (como 6060 ou 6063 têmpera T5/T6) ou componentes em aço inoxidável AISI 304/316, evitando ligas ferrosas sujeitas à corrosão galvânica.
• Isolamento mecânico entre materiais: Garantir que nenhum ponto do vidro mantenha contato rígido metal-vidro ou concreto-vidro, utilizando gaxetas de EPDM, calços de nylon ou arruelas elastoméricas.
• Integração com a fachada: Averiguar a compatibilidade da instalação com o sistema geral de fachadas e esquadrias de alumínio para assegurar a continuidade da estanqueidade e da drenagem da água pluvial.
• Anotação de Responsabilidade Técnica (ART/RRT): Exigir que o fornecedor emita a respectiva ART de projeto e instalação, atestando a responsabilidade técnica do engenheiro responsável perante o CREA.

Para conhecer projetos executados em conformidade com esses padrões, visite a página de nosso portfólio técnico com aplicações de esquadrias e sistemas envidraçados de alto desempenho.

Perguntas frequentes

1. Posso usar vidro temperado monolítico no guarda-corpo se ele for muito grosso?

Não. A ABNT NBR 14718 e a NBR 7199 não permitem o uso de vidro temperado monolítico em guarda-corpos que protegem desníveis com risco de queda, independentemente de sua espessura. Caso o vidro temperado quebre, ele se desfaz integralmente em pequenas partículas, deixando o vão completamente desprotegido no mesmo instante.

2. Qual é a altura padrão exigida por norma para guarda-corpos residenciais?

A altura mínima obrigatória pela ABNT NBR 14718 é de 1.100 mm (1,10 metro), medida a partir da superfície do piso acabado onde o usuário se apoia até o topo da estrutura de proteção. Caso exista uma mureta ou saliência que permita apoio do pé com largura superior a 50 mm, a medição deve partir do topo dessa saliência.

3. Como o vento influencia o dimensionamento de guarda-corpos em cidades do interior paulista?

Em cidades como Bragança Paulista, Atibaia, Amparo, Campinas e Jundiaí, fatores como relevo acidentado, altitude e verticalização urbana criam pressões dinâmicas de vento significativas. O cálculo da espessura do vidro e das ancoragens deve considerar essas forças para evitar deflexão excessiva, vibrações sonoras ou colapso estrutural sob rajadas intensas.

4. O que é o teste de impacto de corpo mole e por que ele é obrigatório?

O ensaio de impacto de corpo mole simula o choque acidental de uma pessoa contra o guarda-corpo utilizando um saco de 40 kg solto em movimento pendular. Ele é obrigatório pela NBR 14718 para comprovar que o sistema montado é capaz de conter o impacto sem projetar o corpo para fora do desnível e sem permitir o desprendimento do painel de vidro.

5. O guarda-corpo de vidro exige corrimão metálico acoplado no topo?

Quando o guarda-corpo é projetado com vidro laminado temperado devidamente engastado e dimensionado para atuar como autoportante, o uso de corrimão superior metálico pode ser dispensado, desde que o projeto atenda aos requisitos de carga e segurança da NBR 14718. Contudo, em locais de uso coletivo intenso ou escadas de emergência, corrimãos contínuos podem ser exigidos por normas de acessibilidade e rotas de fuga.
