Vidro Laminado: Proteção e Estética

Resposta direta: O vidro laminado é um vidro de segurança composto pela união de duas ou mais lâminas de vidro por meio de um intercalar polimérico (como o PVB ou ionômero), sob calor e pressão controlados. Sua principal função é manter os fragmentos presos à película intermediária em caso de quebra, preservando o fechamento do vão e mitigando o risco de acidentes e quedas. Além da integridade física, o material oferece elevado desempenho em isolamento acústico, bloqueio de até 99% da radiação ultravioleta e proteção patrimonial contra intrusão e impacto.

O que é vidro laminado e como funciona sua composição técnica?

O vidro laminado é classificado formalmente como um vidro de segurança conforme as diretrizes da norma ABNT NBR 14697 (Vidro laminado). A sua fabricação baseia-se na sobreposição de duas ou mais chapas de vidro plano unidas por uma ou mais camadas intermediárias, denominadas tecnicamente de interlayers. O material mais amplamente empregado na indústria da construção civil para essa finalidade é o Polivinil Butiral (PVB), embora outros materiais como o Etileno Vinil Acetato (EVA) e os ionômeros estruturais (como o SentryGlas) também sejam utilizados para aplicações com exigências mecânicas específicas.

O processo de montagem e consolidação do vidro laminado ocorre em ambientes industriais rigidamente controlados. Primeiramente, as chapas de vidro passam por lavagem e secagem desmineralizada. Em seguida, a película polimérica é posicionada entre as lâminas de vidro em uma sala limpa, com controle rigoroso de umidade e temperatura para evitar a retenção de partículas de poeira e bolhas de ar. O conjunto passa por um sistema de calandragem (pré-laminação com rolos pressores sob aquecimento moderado) para remover o ar residual e garantir a adesão inicial.

A etapa definitiva de fusão ocorre no interior de uma autoclave. Nesse equipamento hermético, o conjunto é submetido a pressões elevadas (geralmente entre 10 e 12 bar) e temperaturas em torno de 135 °C a 145 °C por um ciclo programado. Esse processo termomecânico torna a película de PVB perfeitamente transparente e cria uma ligação química e mecânica permanente entre o vidro e o polímero, resultando em um bloco estrutural coeso e de altíssima durabilidade.

As diretrizes para processamento e controle dimensional do vidro laminado podem ser aprofundadas nos compêndios técnicos da Associação Brasileira de Distribuidores e Processadores de Vidros Planos (Abravidro), que regulam os parâmetros normativos de desempenho no Brasil.

Qual é a diferença entre vidro laminado e vidro temperado?

Embora ambos sejam categorizados como vidros de segurança, o vidro laminado e o vidro temperado possuem processos de fabricação, propriedades mecânicas e comportamentos de quebra inteiramente distintos. O entendimento dessas diferenças é fundamental para a correta especificação arquitetônica em projetos residenciais, corporativos e industriais.

O vidro temperado passa por um tratamento térmico (têmpera), no qual é aquecido a aproximadamente 650 °C e resfriado bruscamente por jatos de ar. Esse choque térmico induz tensões de compressão nas superfícies externas e tensões de tração no núcleo, conferindo-lhe uma resistência mecânica à flexão e ao impacto cerca de quatro a cinco vezes superior à do vidro comum recozido de mesma espessura. Contudo, ao sofrer uma ruptura pontual que ultrapasse seu limite de tensão, o vidro temperado fragmenta-se inteiramente em milhares de pequenos pedaços pouco cortantes, desocupando imediatamente o vão em que estava instalado.

Por outro lado, o vidro laminado pode ser constituído por lâminas de vidro comum recozido, vidros termoendurecidos ou até vidros temperados. A sua principal vantagem em relação à segurança física reside no comportamento pós-rotura: caso uma ou todas as lâminas quebrem, os cacos continuam fortemente aderidos à película intermediária flexível. Isso impede a projeção de estilhaços cortantes e mantém a vedação física do vão até que a substituição da peça seja realizada.

Para aplicações que exigem extrema resistência a cargas dinâmicas associada à retenção absoluta de vão (como degraus estruturais, fundos de piscina e guarda-corpos autoportantes engastados), a engenharia aplica o vidro temperado-laminado, que reúne o melhor desempenho mecânico de ambas as tecnologias estruturais.

Por que o vidro laminado é obrigatório em certas aplicações segundo a NBR 7199?

A norma ABNT NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações) é a legislação técnica que estabelece as regras mandatórias para o uso seguro de vidros em edificações no território nacional. Ela determina rigorosamente onde o vidro laminado (ou o vidro aramado) deve ser aplicado de forma obrigatória com base no risco iminente de queda de pessoas ou projeção de fragmentos em desníveis.

Conforme estabelecido pela NBR 7199, o vidro laminado é indispensável nas seguintes circunstâncias construtivas:

• Coberturas, claraboias e marquises: Em qualquer envidraçamento instalado em plano horizontal ou inclinado, o vidro laminado é obrigatório na lâmina inferior para evitar que, em caso de quebra acidental por granizo ou impacto de objetos, fragmentos caiam sobre as pessoas no ambiente interno ou na calçada.
• Guarda-corpos e balaustradas: Elementos de contenção de desníveis verticais devem obrigatoriamente utilizar vidro laminado ou temperado-laminado, prevenindo a transposição de vão caso haja colisão de um usuário contra o fechamento.
• Envidraçamentos abaixo da cota de 1,10 m do piso: Em portas, janelas fixas ou fachadas em que o vidro esteja posicionado abaixo de 1,10 m em relação ao piso acabado (área de impacto do corpo humano em quedas acidentais), é exigido o uso de vidro de segurança laminado, aramado ou temperado, respeitando as condições de desnível do terreno.
• Pisos, passarelas e degraus de vidro: Devem ser projetados exclusivamente com composições multilaminadas (três ou mais chapas, frequentemente temperadas) calculadas para suportar as cargas de serviço com redundância mecânica permanente.

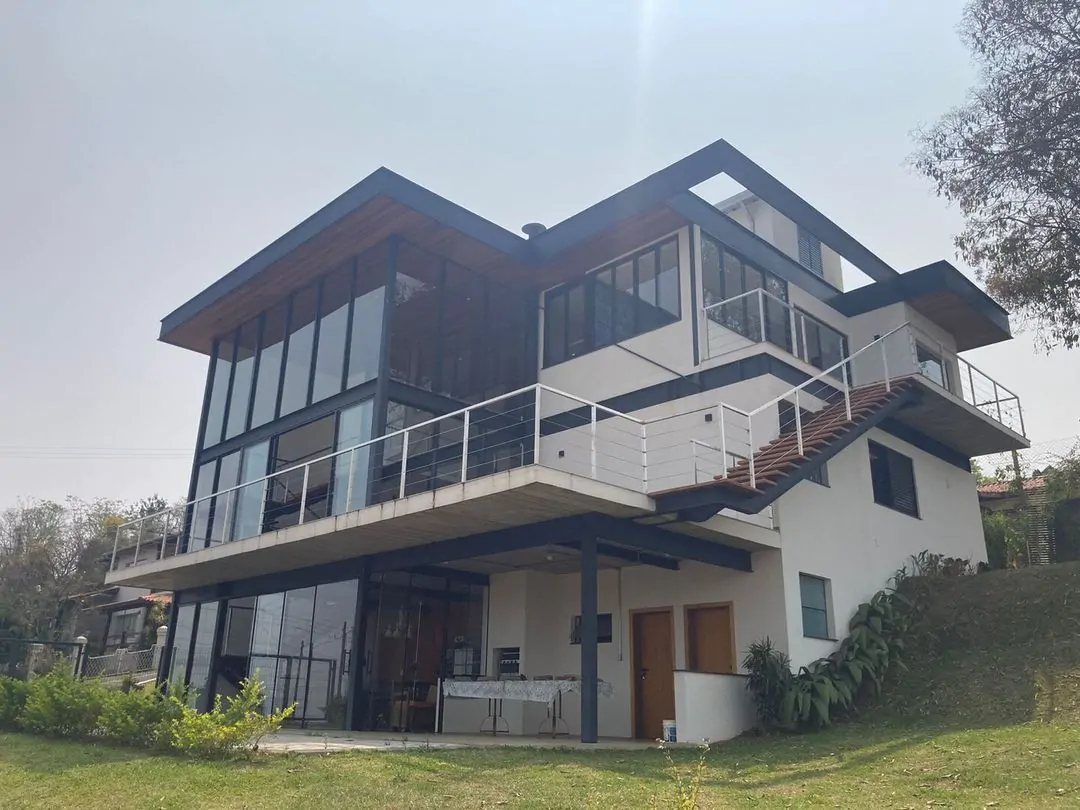

Em projetos de guarda-corpos executados em regiões de topografia acidentada e condomínios horizontais, como em Atibaia, Amparo e Bragança Paulista, a especificação criteriosa da NBR 7199 em conjunto com a NBR 14718 garante que as residências possuam proteção física contra quedas sem abrir mão da integração visual com a paisagem externa.

Como o vidro laminado proporciona controle e isolamento acústico?

O desempenho acústico de uma abertura envidraçada depende fundamentalmente do controle da transmissão de ondas sonoras através do meio material. O vidro monolítico tradicional apresenta limitações acústicas devido a um fenômeno físico conhecido como "frequência crítica de coincidência", no qual o comprimento da onda sonora incidente no ar coincide com o comprimento da onda de flexão no painel de vidro. Nessa frequência exata, a perda por transmissão do vidro cai drasticamente, permitindo a passagem acentuada de ruído.

O vidro laminado soluciona essa deficiência por meio do amortecimento viscoelástico gerado pelo interlayer polimérico. A película de PVB atua como um amortecedor interno que dissipa a energia vibracional das ondas sonoras por atrito molecular, eliminando a queda de isolamento na frequência de coincidência.

Fatores que elevam a atenuação acústica do laminado

Para maximizar o conforto sonoro em edifícios corporativos e residenciais, são aplicadas técnicas específicas de dimensionamento vidreiro:

1. Uso de PVB Acústico: Existem películas especialmente desenvolvidas com núcleo elastomérico tricamada, capazes de atenuar até 3 a 5 dB(A) a mais em comparação ao PVB convencional de mesma espessura.
2. Composição assimétrica de lâminas: O uso de vidros com espessuras diferentes (por exemplo, uma lâmina de 4 mm unida a uma de 6 mm) quebra a ressonância harmônica, pois cada espessura de chapa possui uma frequência de coincidência diferente, impedindo que o ruído atravesse o conjunto na mesma faixa espectral.
3. Integração com esquadrias estanques: O desempenho do vidro acústico só atinge seu potencial pleno quando acoplado a sistemas de perfis de alumínio dotados de gaxetas de vedação em EPDM de alta densidade e fechamentos perimetrais de precisão, conforme as classes de permeabilidade ao ar da NBR 10821.

Em zonas urbanas densas e rodovias com tráfego intenso de caminhões em centros como Campinas e Jundiaí, a integração de vidros laminados acústicos a esquadrias de alumínio de alta performance técnica é a solução definitiva para a eliminação do estresse sonoro nos ambientes de descanso e trabalho.

Qual é a eficiência do vidro laminado no bloqueio de raios ultravioleta (UV)?

A radiação solar que incide sobre as edificações é composta por três espectros principais: a radiação ultravioleta (UV, de 280 nm a 380 nm), a luz visível (de 380 nm a 780 nm) e a radiação infravermelha (IV, acima de 780 nm, responsável pela transmissão de calor direto). A parcela ultravioleta é a principal causadora do desbotamento de tecidos, fotodegradação de pigmentos em obras de arte, ressecamento de pisos de madeira nobre e danos celulares cumulativos à pele humana.

Enquanto um vidro comum incolor monolítico de 6 mm transmite cerca de 65% a 70% da radiação ultravioleta incidente, o vidro laminado com película padrão de PVB de 0,38 mm ou 0,76 mm bloqueia comprovadamente até 99,6% do espectro UV (na faixa de 300 nm a 380 nm). Os aditivos absorvedores de UV inseridos na resina polimérica durante a extrusão do PVB absorvem essa energia e a dispersam sem interferir na passagem da luz natural visível.

Dessa forma, projetos arquitetônicos que utilizam amplos panos de vidro laminado asseguram total transparência para o aproveitamento da iluminação diurna, ao mesmo tempo em que resguardam o investimento em mobiliário planejado, tapetes, cortinas e acabamentos internos contra a ação destrutiva do sol ao longo dos anos.

Como o vidro laminado atua na segurança patrimonial e contra vandalismo?

Além da proteção passiva contra acidentes domésticos, os vidros laminados são elementos estratégicos de proteção ativa contra tentativas de intrusão, vandalismo, arrombamentos e impactos balísticos ou explosivos (quando montados em configurações multilaminadas especiais).

Resistência à penetração forçada

Em uma tentativa de arrombamento residencial ou comercial, um vidro temperado ou comum cede imediatamente após o primeiro golpe com ferramentas pesadas como martelos, marretas ou pés de cabra, permitindo o acesso ao interior do imóvel em frações de segundo. Com o vidro laminado, mesmo após sucessivos golpes que quebrem as chapas de vidro externas, o intercalar polimérico elástico absorve a energia dos impactos e mantém a barreira física estrutural montada.

Para romper um vidro laminado de segurança patrimonial, o invasor é obrigado a despender elevado esforço mecânico continuado e instrumentos específicos de corte polimérico, gerando ruído intenso e retardando significativamente o tempo de penetração. Esse intervalo de tempo adicional é crucial para a atuação de sistemas de alarme perimetral e equipes de pronta resposta.

Vidros multilaminados e blindagem arquitetônica

Para instalações bancárias, guaritas de condomínios fechados, joalherias e residências de alto padrão que demandam proteção balística, utiliza-se o vidro multilaminado. Nessas composições, várias lâminas de vidro float e temperado são intercaladas por camadas espessas de PVB, ionômero e, frequentemente, uma lâmina interna de policarbonato com revestimento antirrisco para conter o spall (projeção de microestilhaços de vidro no interior do ambiente durante o impacto de projéteis de armas de fogo).

Onde aplicar o vidro laminado em projetos residenciais e corporativos?

A versatilidade mecânica e estética do vidro laminado permite sua aplicação estrutural e de vedação em múltiplos componentes de engenharia arquitetônica. As aplicações mais frequentes incluem:

• Fachadas cortina e pele de vidro: Em edifícios comerciais e residências contemporâneas, o vidro laminado (frequentemente com controle solar) compõe sistemas de fachadas pele de vidro e structural glazing, suportando pressões de sucção e vento sem risco de desprendimento de fragmentos.
• Coberturas translúcidas e zenitais: Utilizado em pergolados, garagens, jardins de inverno e átrios comerciais, conferindo transparência contínua com garantia de vedação e segurança física obrigatória contra impactos externos.
• Divisórias de ambientes e portas de grandes vãos: Proporciona isolamento acústico entre salas de reuniões e ambientes residenciais, mantendo a sensação de amplitude sem fragilidade mecânica.
• Vitrines comerciais de shopping centers e lojas de rua: Garante transparência óptica total para exibição de produtos associada a propriedades antivandalismo e proteção contra desbotamento por radiação UV.
• Pisos, passarelas e pontes de vidro: Painéis multilaminados dimensionados para suportar sobrecargas estáticas e dinâmicas conforme a ABNT NBR 14697, permitindo circulação segura em estruturas suspensas.

Para conhecer aplicações reais desses sistemas estruturais, consulte o portfólio de obras da Perffec, que contempla soluções integradas para clientes exigentes em todo o interior paulista.

Checklist técnico para correta especificação de vidro laminado

Antes de finalizar a especificação de vidros laminados em um projeto de engenharia ou arquitetura, o projetista deve auditar criteriosamente os parâmetros operacionais do conjunto. Utilize este checklist técnico estruturado para validar suas definições:

• Cálculo de pressão de vento: Dimensionar a espessura total do vidro laminado conforme a pressão estática e dinâmica de vento prevista para a região geográfica e altura da edificação, de acordo com as diretrizes da norma ABNT NBR 10821 e NBR 6123.
• Tipo e espessura do intercalar (interlayer): Definir se o projeto exige PVB padrão (0,38 mm, 0,76 mm ou 1,52 mm), PVB acústico para amortecimento de decibéis, EVA para ambientes úmidos/externos ou ionômero estrutural (SentryGlas) para bordas livres e engastes pontuais.
• Tratamento térmico das lâminas: Avaliar a necessidade de usar vidros recozidos laminados (para aplicações com baixo estresse térmico) ou vidros temperados-laminados (para guarda-corpos com botões em inox, aranhas spider fittings ou quando há risco de choque térmico por sombreamento parcial).
• Tratamento de bordas e lapidação: Exigir lapidação polida em todas as bordas do vidro laminado para eliminar microfissuras decorrentes do corte inicial, que atuam como concentradores de tensão e podem deflagrar a quebra espontânea por pressão térmica ou mecânica.
• Compatibilidade química dos selantes: Verificar rigorosamente a compatibilidade do selante perimetral com a película polimérica. Silicones acéticos atacam quimicamente o PVB, causando delaminação (descolamento) e manchas esbranquiçadas irreversíveis nas bordas; utilize sempre silicones neutros ou selantes estruturais à base de poliuretano e MS polímero homologados.
• Folgas e drenagem dos caixilhos: Garantir que o perfil de alumínio possua canais de drenagem funcionais para impedir que o contato prolongado da água empoçada degrade as bordas do PVB por hidrólise.

A especificação correta pode ser conferida detalhadamente nos catálogos normativos disponíveis no portal da ABNT Catálogo.

Perguntas frequentes

O vidro laminado pode ser furado ou cortado depois de pronto?

Não. Se o vidro laminado for composto por lâminas temperadas, qualquer tentativa de corte ou perfuração resultará na quebra total da peça. Caso seja composto por lâminas recozidas comuns, o corte mecânico no local rompe a integridade da película de PVB e gera delaminação imediata, sendo obrigatório realizar todo o corte, furação e lapidação previamente na fábrica.

Como evitar manchas ou delaminação nas bordas do vidro laminado?

A delaminação ocorre principalmente devido ao contato do PVB com umidade constante ou com selantes incompatíveis quimicamente, como silicones de cura acética. Para preveni-la, é indispensável prever caixilhos com drenagem de água eficiente, aplicar apenas selantes de cura neutra compatíveis e, em aplicações com bordas totalmente expostas às intempéries, especificar películas ionoméricas ou de EVA de alta reticulação.

Qual é a diferença entre vidro laminado com PVB e vidro laminado com resina líquida?

O vidro laminado com PVB utiliza uma folha sólida extrudada polimérica vulcanizada sob alta pressão e calor em autoclave, garantindo espessura homogênea, estabilidade dimensional e alta durabilidade de adesão. A laminação com resina líquida ocorre por injeção e cura química à temperatura ambiente ou com luz ultravioleta, apresentando maior propensão a bolhas, descoloração amarelada ao longo do tempo e menor resistência a impactos estruturais severos.

O vidro laminado melhora a eficiência térmica dos ambientes?

O vidro laminado com lâminas incolores padrão bloqueia a radiação UV, mas não reduz significativamente o calor por radiação infravermelha. Para proporcionar isolamento térmico eficiente, o vidro laminado deve ser associado a chapas com revestimento de baixa emissividade (Low-E) ou vidros de controle solar refletivos em sua massa, reduzindo a entrada de calor e o consumo de energia com ar-condicionado.

Por que o vidro temperado-laminado é exigido em guarda-corpos autoportantes?

Em sistemas autoportantes (onde o vidro não possui montantes verticais e é fixado apenas pela base), o esforço de alavanca e flexão causado pela pressão de vento e uso humano é absorvido exclusivamente pelo painel de vidro. As lâminas temperadas fornecem a resistência mecânica de flexão exigida pela norma NBR 14718, enquanto a película de laminação assegura que o painel permaneça de pé e impeça quedas caso ocorra a ruptura mecânica de uma das faces.
