Vidro insulado (duplo): quando ele se paga em conforto térmico e acústico

Resposta direta: O vidro insulado (ou vidro duplo) se paga pela redução contínua da carga térmica no sistema de climatização artificial e pelo isolamento acústico superior proporcionado pela câmara desidratada entre as lâminas de vidro. Sua viabilidade econômica e funcional é máxima em fachadas envidraçadas de média e grande escala, dormitórios expostos a ruído viário intenso e residências ou edifícios corporativos de alto padrão submetidos a amplitudes térmicas elevadas. A correta especificação das espessuras assimétricas e o uso combinado com películas de baixa emissividade (Low-E) aceleram o retorno do investimento ao reduzir em até 40% a passagem de calor e atenuar ruídos acima de 40 dB.

O que é o vidro insulado e como funciona a sua estrutura de dupla selagem?

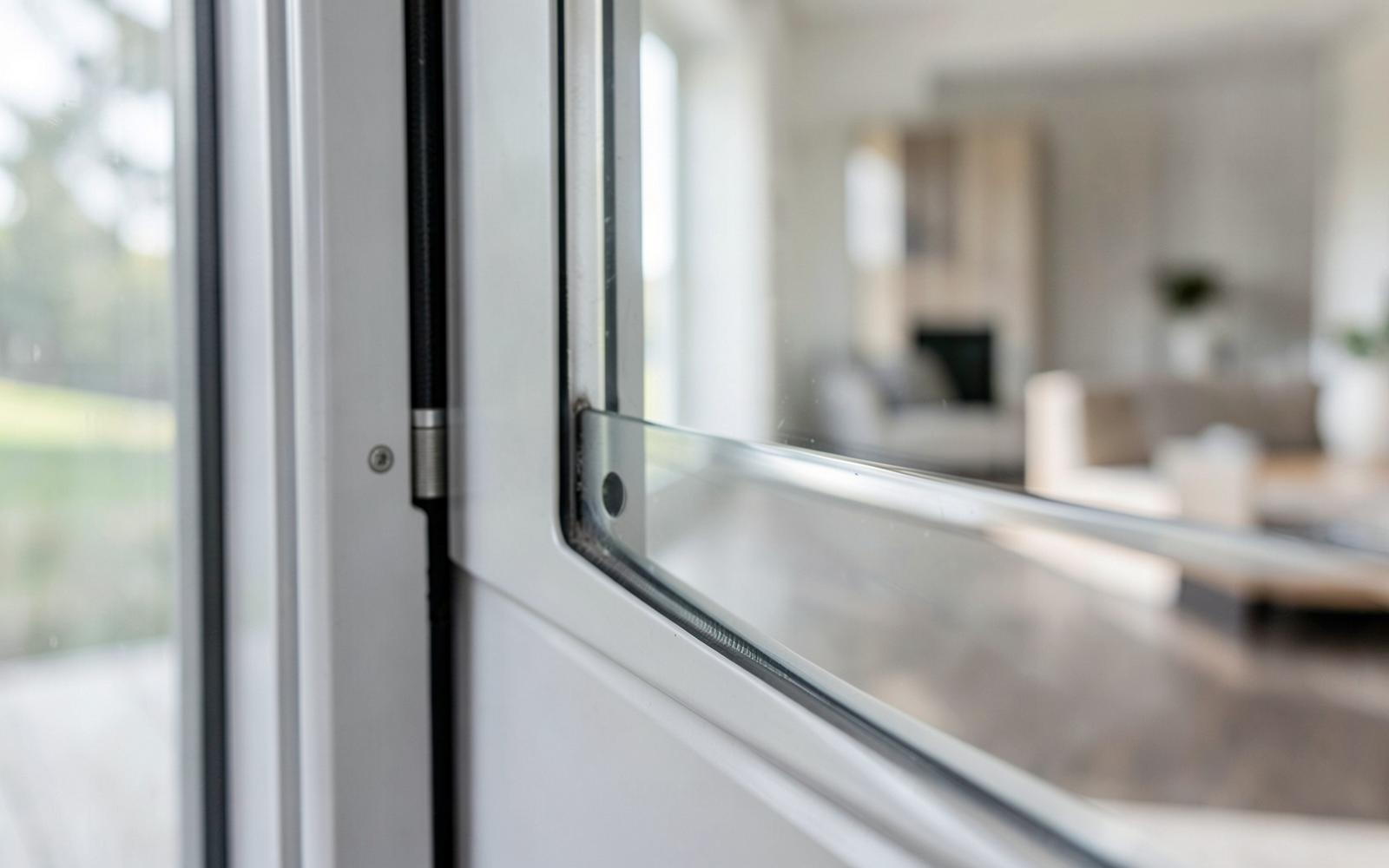

O vidro insulado, tecnicamente denominado Unidade de Vidro Insulado (UVI) ou vidro duplo, é um componente construtivo composto por duas ou mais chapas de vidro mantidas a uma distância milimétrica constante por um perfil espaçador perimetral. O espaço interno resultante dessa montagem conforma uma câmara hermeticamente selada, preenchida com ar seco desidratado ou com gases nobres de baixa condutividade, como o gás argônio.

Diferente de um vidro monolítico comum ou até mesmo de um vidro laminado simples, o princípio de atuação do vidro duplo baseia-se na ruptura física da continuidade do material sólido. O ar em repouso absoluto ou o gás inerte confinado na câmara apresenta condutividade térmica consideravelmente inferior à do vidro. Para garantir a longevidade e o desempenho dessa montagem, a engenharia da esquadria e do envidraçamento exige uma estrutura rigorosa composta por quatro elementos principais:

• Chapas de vidro: Podem ser compostas por vidros float comuns, temperados (conforme a NBR 14698), laminados (conforme a NBR 14697) ou vidros de controle solar com camadas metalizadas funcionais.
• Perfil espaçador: Estrutura metálica de alumínio perfurado ou de polímero termoplástico de baixa condutividade (tecnologia warm edge), dimensionada para regular a espessura da câmara interna (geralmente variando entre 6 mm, 9 mm, 12 mm, 16 mm ou 20 mm).
• Dessecante molecular (sílica ou zeólita): Alojado no interior do perfil espaçador oco, absorve toda a umidade residual presente no momento da fabricação, impedindo a ocorrência de ponto de orvalho interno e a conseqüente condensação entre as lâminas de vidro.
• Dupla selagem estrutural: A primeira selagem perimetral é executada em poli-isobutileno (PIB), formando uma barreira primária contínua contra a migração de vapor d'água e a fuga de gases internos. A segunda selagem, aplicada externamente na borda, é feita com silicone estrutural ou polissulfeto, conferindo resistência mecânica elástica à pressão dos ventos e às dilatações térmicas diferenciais do conjunto.

Quando esses componentes operam em conjunto, a troca térmica por condução e convecção no interior do vão é suprimida quase que por completo, enquanto a integridade mecânica atende com folga aos critérios de segurança da ABRAVIDRO (Associação Brasileira de Distribuidores e Processadores de Vidros Planos) e da norma técnica brasileira NBR 7199.

Como o vidro duplo atua no isolamento térmico e na redução do consumo de energia?

A transmissão de calor através de um envelope envidraçado ocorre por três mecanismos físicos simultâneos: condução, convecção e radiação. Um vidro monolítico de 6 mm de espessura possui um coeficiente de transmitância térmica (Valor U ou U-factor) aproximado de 5,7 W/(m²·K). Isso significa que, a cada grau Celsius de diferença entre os ambientes externo e interno, quase seis watts de energia térmica atravessam cada metro quadrado do envidraçamento por condução e convecção.

Ao implementar uma composição insulada básica (4 mm vidro incolor + 12 mm câmara de ar + 4 mm vidro incolor), o valor U cai drasticamente para a faixa de 2,7 a 2,8 W/(m²·K). Essa queda superior a 50% na taxa de transferência térmica direta alivia de imediato a carga térmica transferida para o interior da edificação.

O papel dos vidros Low-E e do gás argônio

Para elevar o isolamento térmico ao patamar máximo exigido pela arquitetura contemporânea e por certificações como LEED ou AQUA-HQE, a composição da unidade insulada pode incorporar duas soluções avançadas de alto rendimento:

1. Vidro de Baixa Emissividade (Low-E): Vidro que recebe em uma de suas faces internas uma nano-camada de óxidos metálicos ou prata. Essa camada reflete a radiação infravermelha de ondas longas (calor gerado pelo solo, lajes e objetos aquecidos) de volta para o exterior no verão, enquanto no inverno reflete o calor dos ambientes internos aquecidos de volta para dentro. O uso de uma lâmina Low-E na posição 2 ou 3 da câmara reduz o valor U para níveis entre 1,3 e 1,8 W/(m²·K).
2. Injeção de Gás Argônio: Ao substituir o ar desidratado da câmara pelo gás argônio (que possui viscosidade e densidade superiores, com condutividade térmica cerca de 33% menor que a do ar ambiente), a transferência por convecção interna diminui ainda mais, rebaixando o valor U em mais 0,2 a 0,3 W/(m²·K).

Em regiões do interior paulista com forte incidência de radiação solar e amplitude térmica diária expressiva — como o eixo formado por Campinas, Jundiaí, Bragança Paulista, Atibaia e Amparo —, a adoção dessa tecnologia em grandes planos envidraçados de fachadas pele de vidro e structural glazing impede o superaquecimento dos ambientes no período diurno e a perda acelerada de calor nas noites frias de inverno, estabilizando a temperatura interna e reduzindo o consumo de quilowatt-hora dos compressores de ar-condicionado.

Qual é o desempenho acústico real do vidro insulado frente a ruídos urbanos?

Diferente da crença leiga de que qualquer vidro duplo é necessariamente o melhor isolador acústico do mercado, a acústica arquitetônica rege-se por leis físicas bem definidas: a Lei da Massa, o Efeito de Coincidência e a Ressonância de Massa-Mola-Massa.

Se um vidro duplo for montado com duas chapas de vidro da mesma espessura (por exemplo, 4 mm + 12 mm ar + 4 mm), ambas as lâminas entrarão em ressonância na mesma frequência crítica. Isso pode criar uma perda de isolamento acústico pontual em certas faixas de frequência média e baixa (ruídos de motores pesados, turbinas ou graves de som automotivo), tornando seu desempenho acústico equivalente ou até inferior ao de um vidro laminado de massa similar.

A assimetria de massas e o uso do PVB Acústico

Para que o vidro insulado entregue atenuação acústica de alto desempenho (índice de redução sonora ponderado $R_w$ entre 40 dB e 48 dB), é obrigatório recorrer a duas estratégias de engenharia:

• Assimetria de espessuras: Combinar espessuras distintas nas lâminas externas e internas (como uma lâmina externa de 8 mm ou 10 mm e uma lâmina interna de 6 mm). Por terem massas e frequências naturais de vibração diferentes, uma chapa atenua a vibração que a outra deixa passar, eliminando o vale de coincidência ressonante.
• Composição mista com vidro laminado acústico: A configuração de máxima blindagem acústica substitui uma das lâminas monolíticas por um vidro laminado composto por película de Polivinil Butiral (PVB) acústico. A película plástica atua por amortecimento viscoelástico, dissipando a energia sonora em microcalor mecânico antes que a onda acústica atravesse o conjunto.

Essa combinação é a solução definitiva para residências e escritórios vizinhos a artérias de tráfego pesado (como as rodovias Fernão Dias, Anhanguera e D. Pedro I) ou centros urbanos ruidosos, garantindo o conforto acústico prescrito pela norma de desempenho habitacional ABNT NBR 15575 quando integrada a sistemas robustos de esquadrias de alumínio de alta estanqueidade.

Quais são as diferenças entre vidro insulado, vidro laminado e vidro de controle solar?

No dimensionamento técnico de vãos, é frequente que projetistas e clientes finais confundam os conceitos e finalidades de cada tipo de vidro. Eles não são concorrentes, mas soluções tecnológicas complementares que podem ser integradas no mesmo elemento construtivo.

Abaixo apresentamos a comparação técnica detalhada dos tipos de vidros para fechamentos prediais e residenciais:

Para consultar a íntegra dos requisitos de instalação e dimensionamento seguro, os profissionais podem acessar o catálogo da ABNT (Associação Brasileira de Normas Técnicas) para conferência das normas NBR 7199 e NBR 10821.

Quando o investimento no vidro insulado se paga na prática?

O custo de aquisição de um sistema de envidraçamento insulado de alto desempenho é substancialmente superior ao de um vidro monolítico ou laminado comum. No entanto, sua amortização econômica e retorno sobre o investimento (payback) tornam-se claros quando analisamos o ciclo de vida do edifício em três frentes quantificáveis:

1. Redimensionamento de equipamentos de ar-condicionado (CAPEX)

Ao reduzir o Fator Solar global da fachada e diminuir a transmitância térmica $U$ em mais de 60%, a carga térmica de pico da edificação é rebaixada. Em projetos residenciais amplos ou edifícios comerciais em cidades como Campinas e Jundiaí, isso possibilita a compra de sistemas de ar-condicionado (VRF ou Chillers) com menor tonelagem de refrigeração (TR) e menor capacidade em BTUs, gerando uma economia imediata na aquisição e infraestrutura elétrica dos aparelhos.

2. Economia continuada na fatura de energia elétrica (OPEX)

Com o envelope do edifício altamente isolado, o ar-condicionado opera em regimes de carga parcial e com ciclos de corte mais longos. Em fachadas poentes (orientação Oeste) ou fachadas amplamente expostas ao Norte no hemisfério sul, o vidro insulado de controle solar Low-E retém o fluxo térmico contínuo. A economia mensal na fatura de energia amortiza a diferença de custo do vidro ao longo dos anos de operação do imóvel.

3. Valorização imobiliária e preservação patrimonial

A blindagem contra a radiação ultravioleta (UV), conferida pelas camadas de controle solar e películas dos vidros combinados no insulado, bloqueia até 99% dos raios degradantes. Isso protege pisos de madeira nobre, tapeçarias, obras de arte e mobiliário planejado contra o desbotamento precoce. Projetos do nosso portfólio de obras atestam que imóveis executados com esquadrias termoacústicas de vidro duplo têm valor venal superior e liquidez de venda destacada no mercado imobiliário regional de alto padrão em Atibaia e Bragança Paulista.

Quais cuidados técnicos e normas ABNT regem a instalação de vidros insulados?

O vidro insulado é um componente fabril selado que não pode ser cortado, furado ou reprocessado na obra. Seus parâmetros mecânicos exigem precisão milimétrica e aderência estrita às normas técnicas:

• NBR 7199 (Vidros na construção civil — Projeto, execução e aplicações): Estabelece os tipos de vidro permitidos em cada aplicação. Em portas-balcão, panos de vidro do piso ao teto ou áreas de risco de impacto humano, o vidro insulado deve obrigatoriamente ser constituído por lâminas temperadas ou laminadas para evitar acidentes com cortes graves.
• NBR 10821 (Esquadrias para edificações): Define os métodos de ensaio para permeabilidade ao ar, estanqueidade à água e resistência às cargas de vento. A aplicação de um vidro insulado pesado requer perfis de alumínio com inércia estrutural compatível, roldanas dimensionadas para cargas superiores a 200 kg por folha e gaxetas de EPDM com memória elástica permanente.
• Drenagem e descompressão do caixilho: Os perfis de alumínio que recebem o vidro duplo devem possuir canais de drenagem e furos de alívio de vapor d'água perfeitamente desobstruídos. O acúmulo contínuo de água estagnada no fundo do encaixe (fechamento em contato prolongado com a selagem secundária) causa a degradação química do silicone/polissulfeto perimetral, rompendo a vedação da câmara e provocando o embaçamento interno irreversível do vidro.
• Calços de assentamento: É obrigatório o uso de calços de borracha vulcanizada (dureza Shore A entre 70 e 90) nas posições regulamentares para evitar o contato metal-vidro e garantir que o peso da unidade seja transmitido adequadamente aos pontos estruturais da esquadria.

Consulte mais artigos detalhados sobre tecnologias de caixilharia no nosso blog técnico para entender como projetar vãos com máxima estanqueidade e durabilidade.

Checklist essencial para especificar vidros insulados em projetos

Antes de fechar a compra ou concluir o caderno de especificações de um projeto residencial ou corporativo com vidros duplos, verifique rigorosamente os seguintes pontos de engenharia:

• Orientação solar da fachada: Identifique se a fachada está voltada para a face Norte/Oeste (exige vidro de controle solar e Low-E com baixo Fator Solar) ou Sul (foco apenas em iluminação natural e transmitância térmica de conservação).
• Análise do mapa de ruído do entorno: Determine se o ruído predominante é aéreo de alta frequência (vozes, trânsito leve) ou baixa frequência (ônibus, caminhões, maquinário industrial). Para baixas frequências, exija espessuras assimétricas (ex.: 8 mm + 12 mm + 6 mm) ou lâmina com PVB acústico.
• Espessura do perfil e profundidade do encaixe: Certifique-se de que a linha de esquadrias de alumínio escolhida comporta a espessura total do vidro insulado (geralmente entre 22 mm e 36 mm), incluindo a folga de segurança para as gaxetas de EPDM e drenagem de base.
• Qualidade da selagem e garantia de desumidificação: Exija fornecedores de beneficiamento com processo automatizado de aplicação de poli-isobutileno (PIB) e silicone de borda, com controle rigoroso de inserção do dessecante zeolítico.
• Pressão de vento e pressão atmosférica: Em obras localizadas em altitudes muito elevadas em relação à fábrica de montagem do vidro, especifique válvulas de alívio de pressão capilar na câmara para evitar que as chapas fiquem côncavas ou convexas pela variação barométrica.
• Compatibilidade química dos componentes: Verifique se os silicones neutros ou de cura acética utilizados na instalação periférica da obra não agridem quimicamente a selagem secundária da unidade insulada.

Perguntas frequentes sobre vidro insulado

O vidro duplo pode embaçar por dentro com o passar dos anos?

Em uma unidade insulada de alta qualidade, a câmara não deve embaçar em nenhuma hipótese. O embaçamento interno ocorre apenas se houver falha mecânica na dupla selagem periférica ou se a esquadria não possuir drenagem adequada, permitindo água parada sobre a borda selante. Quando bem processado e instalado em conformidade com as normas, o conjunto permanece desidratado e transparente por décadas.

O vidro insulado reduz o barulho de latidos de cães e motores de motocicletas?

Sim, desde que seja especificado com massas de espessuras diferentes (assimetria) ou com uma das lâminas em vidro laminado com PVB acústico. Essa montagem atenua uma ampla faixa de frequências sonoras, reduzindo a sensação perceptível de ruídos estridentes ou de baixa frequência em até 80% em comparação a uma janela com vidro comum.

Existe risco de quebra térmica em vidros duplos expostos ao sol?

Sim, principalmente na chapa externa se ela for de controle solar com alta absorção energética e não tiver recebido têmpera. Quando uma parte do vidro absorve calor sob sol pleno enquanto as bordas encaixadas no perfil permanecem frias, gera-se um estresse térmico diferencial. Para anular esse risco, recomenda-se que a lâmina externa do insulado seja temperada antes da montagem.

É possível usar vidro insulado em portas de correr de grandes dimensões?

Sim, o vidro insulado é perfeitamente aplicável em portas de correr de grandes vãos. No entanto, o projeto deve prever perfis estruturais de alumínio de alta robustez mecânica e sistemas de roldanas com rolamentos blindados de aço inoxidável para suportar com segurança o peso elevado das folhas (que frequentemente ultrapassa 150 kg a 250 kg por folha).

Qual a diferença de desempenho entre usar ar desidratado ou gás argônio na câmara?

A câmara com ar desidratado já oferece excelente isolamento térmico básico. No entanto, o gás argônio possui maior densidade e menor condutividade térmica, melhorando o índice de transmitância térmica (Valor U) do vidro em cerca de 0,2 a 0,3 W/(m²·K). Ele é especialmente vantajoso quando combinado com vidros Low-E em projetos com rigorosas metas de eficiência energética.
