Vidro Inteligente: Funcionamento e Benefícios

Resposta direta: O vidro inteligente, também conhecido como vidro comutável ou dinâmico, é um vidro laminado de alta tecnologia que altera seu estado óptico de translúcido (opaco) para totalmente transparente por meio de uma corrente elétrica de baixa voltagem. A tecnologia mais utilizada na arquitetura é o PDLC (Polymer Dispersed Liquid Crystal), na qual moléculas de cristal líquido dispersas em uma película polimérica se alinham quando energizadas, permitindo a passagem ordenada da luz e conferindo privacidade instantânea sem bloquear a luminosidade natural.

O que é vidro inteligente e qual é o seu princípio de funcionamento?

O vidro inteligente (ou smart glass) é um componente arquitetônico multifuncional que integra ciência dos materiais, engenharia óptica e tecnologia de laminação de segurança. Na sua configuração mais comum para o mercado da construção civil e corporativo, trata-se de um vidro laminado composto por duas lâminas de vidro (que podem ser do tipo float recozido, termoendurecido ou temperado), unidas por películas intermediárias de EVA (Etileno Vinil Acetato) ou PVB (Polivinil Butiral), encapsulando um filme ativo de cristais líquidos dispersos em polímero (PDLC - Polymer Dispersed Liquid Crystal).

O princípio físico que rege o funcionamento do vidro comutável baseia-se na anisotropia óptica e na resposta eletro-óptica dos cristais líquidos. O comportamento do material varia de acordo com o estado do circuito elétrico:

Estado Desenergizado (Modo Off ou Opaco)

Quando o sistema não está recebendo tensão elétrica, as microgotículas de cristais líquidos contidas na matriz polimérica encontram-se dispostas de maneira aleatória e desordenada. Como o índice de refração dos cristais líquidos difere do índice de refração do polímero circundante nessa condição caótica, os raios de luz incidente sofrem múltiplos espalhamentos ópticos (dispersão difusa). O resultado visual é uma superfície branca translúcida e opaca, que bloqueia totalmente a visão direta (visibilidade através do vidro), mas preserva grande parte da transmissão de luz natural (difusa), mantendo o ambiente iluminado sem exposição visual.

Estado Energizado (Modo On ou Transparente)

Ao acionar o interruptor, dimmer, controle remoto ou sistema de automação predial, uma corrente alternada (geralmente convertida por um transformador de 48V a 65V AC) é aplicada através de eletrodos condutivos transparentes de ITO (Óxido de Índio e Estanho) que recobrem as faces internas do filme. O campo elétrico gerado força a rotação dipolar e o alinhamento uniforme das moléculas de cristal líquido paralelamente à direção do campo elétrico. Com as moléculas alinhadas, o índice de refração do cristal líquido iguala-se ao do polímero, eliminando o espalhamento de luz e tornando o conjunto perfeitamente transparente em frações de segundo (geralmente entre 10 e 100 milissegundos).

Quais são as principais tecnologias de vidros dinâmicos disponíveis no mercado?

Embora o termo "vidro inteligente" seja amplamente associado ao sistema PDLC comutável, a engenharia de materiais desenvolveu diferentes abordagens para o controle dinâmico da luz e do calor nas edificações. A escolha correta do sistema depende se a prioridade do projeto é a privacidade sob demanda, o controle da radiação solar (fator solar) ou a redução do consumo de climatização em fechamentos externos e fachadas.

No setor corporativo e residencial de alto padrão em cidades como Campinas, Jundiaí e Bragança Paulista, o sistema PDLC é hegemônico para divisórias internas, integração de suítes e janelas de privacidade. Já para projetos de controle de carga térmica contínua em envoltórias prediais, os sistemas eletrocrômicos representam uma solução consolidada na gestão de ganho de calor por radiação.

Como o vidro inteligente é integrado a esquadrias de alumínio e fachadas estruturais?

A especificação de um vidro inteligente não se limita à escolha do painel de vidro; ela exige uma engenharia de detalhamento rigorosa na interface com as esquadrias de alumínio. Como o vidro PDLC laminado requer alimentação elétrica contínua para permanecer transparente, todo o roteamento de cabos, contatores e transformadores deve ser previsto de maneira oculta e protegida contra umidade e esforços mecânicos.

Dimensionamento de Folgas e Canais Internos

Os perfis de alumínio extrudado devem possuir canais internos (alojamentos tubulares) que permitam a passagem dos condutores elétricos sem estrangulamento ou atrito com bordas metálicas vivas. As conexões elétricas nos barramentos de cobre (busbars) do vidro inteligente situam-se geralmente na borda superior ou lateral do painel laminado. As folgas perimetrais especificadas pelas normas de envidraçamento devem prever o espaço adicional necessário para a acomodação dessas conexões e isoladores termoencolhíveis.

Compatibilidade Química de Selantes

A película ativa de PDLC e as camadas de laminação intermediária (EVA) são suscetíveis à degradação por ataques químicos caso entrem em contato com solventes, plastificantes ou ácidos presentes em certos silicones de cura acética. É obrigatório o uso exclusivo de silicones de cura neutra de alto desempenho ou fitas estruturais de borda fechada com vedação hidrofóbica, garantindo que a umidade e os agentes voláteis não atinjam as camadas internas do vidro laminado ao longo dos anos.

Sistemas de Alimentação para Esquadrias Móveis

Em portas de correr ou janelas maxim-ar de alumínio, a transferência de energia da estrutura fixa para a folha móvel exige soluções mecânico-elétricas dedicadas. Utilizam-se conectores de contato por pressão (pinos de contato deslizantes em latão/bronze fosforoso) que alimentam o vidro apenas quando a folha está na posição fechada, ou conduítes flexíveis articulados em polímero para manter a alimentação elétrica constante durante todo o curso do deslizamento da folha.

Quais normas técnicas da ABNT regem a especificação de vidros inteligentes e laminados?

Por ser um elemento estrutural e de vedação, o vidro inteligente deve cumprir rigorosamente as normas técnicas nacionais estabelecidas pela Associação Brasileira de Normas Técnicas (ABNT) e chanceladas pelo setor através de entidades técnicas como a Abravidro. A segurança mecânica e a conformidade elétrica são os dois pilares normativos deste material.

NBR 7199: Vidros na Construção Civil — Projeto, Execução e Aplicações

A norma NBR 7199 estabelece as diretrizes fundamentais para o uso seguro de vidros em edificações. Como o vidro inteligente é obrigatoriamente um vidro laminado, ele atende aos critérios de segurança para áreas onde a retenção de fragmentos em caso de quebra é exigida por lei. Isso inclui divisórias de ambientes, portas, janelas com peitoris baixos, coberturas e guarda-corpos. Em caso de impacto que exceda a resistência do material, os fragmentos permanecem aderidos à película interna de EVA/PDLC, minimizando o risco de acidentes e mantendo o vão estanque até a substituição.

NBR 14697: Vidro Laminado

Esta norma regulamenta a manufatura, espessuras nominais, tolerâncias dimensionais e requisitos de ensaios de impacto (como o ensaio de queda de corpo mole e corpo duro) para vidros laminados. Painéis de vidro inteligente devem apresentar delaminação nula após os ensaios de envelhecimento acelerado por radiação UV e câmara de umidade, atestando a coesão estrutural entre as chapas de vidro e o filme polimérico condutivo.

NBR 10821: Esquadrias para Edificações

No conjunto esquadria-vidro, a NBR 10821 impõe limites para permeabilidade ao ar, estanqueidade à água e resistência a cargas de vento uniformemente distribuídas. As esquadrias que recebem vidros inteligentes precisam atender a essas exigências mecânicas sem deformações que venham a comprimir os barramentos elétricos ou comprometer as conexões internas do painel comutável.

Quais são os benefícios térmicos, acústicos e de privacidade na arquitetura residencial e corporativa?

A versatilidade dos vidros inteligentes transforma a forma como ambientes residenciais e corporativos são concebidos, permitindo layouts integrados e dinâmicos com alto desempenho técnico.

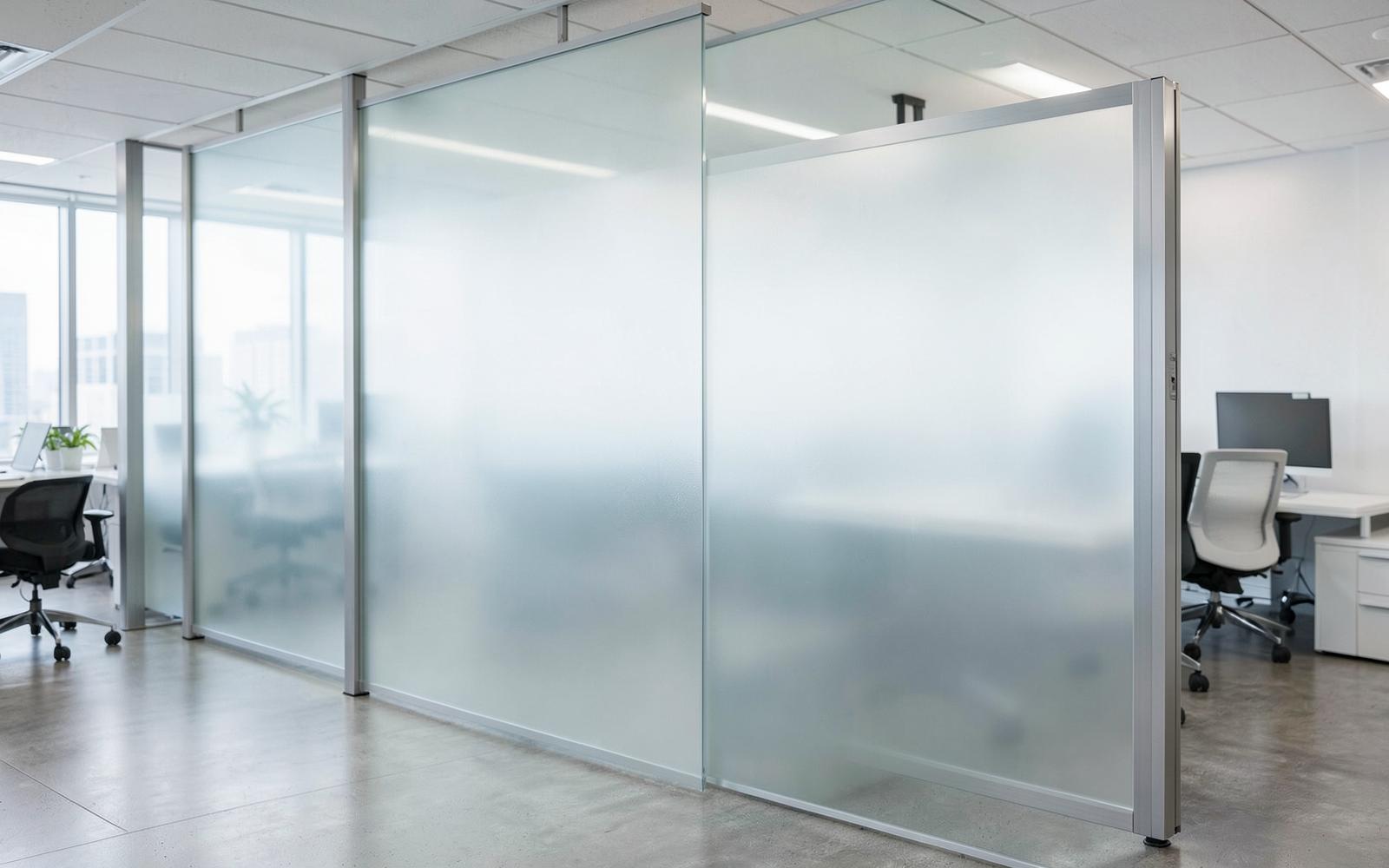

Privacidade Sob Demanda e Flexibilidade Espacial

Em ambientes corporativos, o vidro inteligente elimina a necessidade de cortinas, persianas entre vidros ou películas adesivas jateadas permanentes. Uma sala de reunião pode permanecer 100% transparente para permitir a integração visual com o restante do escritório e a entrada de luz natural periférica. Durante conferências confidenciais, o acionamento elétrico torna a divisória opaca em milissegundos, criando barreira visual completa sem bloquear a luminosidade difusa.

Em residências de alto padrão nas regiões de Atibaia, Amparo e Bragança Paulista, a aplicação do vidro PDLC é amplamente difundida em suítes master. O vidro separa a área de banho do dormitório mantendo o conceito aberto (open space) durante o dia, transformando-se em divisória privativa com total discrição ao simples toque de um botão ou sensor de presença.

Controle da Radiação Ultravioleta (UV)

A estrutura multilaminar do vidro inteligente, composta pelas chapas de vidro, filmes de EVA e a camada central de PDLC, atua como um filtro óptico de alta eficiência contra o espectro ultravioleta. O conjunto é capaz de bloquear mais de 98% dos raios UVA e UVB, protegendo pisos de madeira maciça, obras de arte, revestimentos nobres e mobiliário contra o desbotamento precoce e a degradação fotoquímica causada pela exposição solar direta.

Atenuação Acústica Superior

Por ser um elemento composto por multicamadas com propriedades viscoelásticas (graças às resinas de laminação EVA e a película polimérica interna), o vidro inteligente possui uma curva de isolamento acústico superior à do vidro monolítico de mesma espessura. O amortecimento mecânico proporcionado pela interface elastomérica reduz significativamente a transmissão de ruídos aéreos em médias e altas frequências, atendendo aos padrões de conforto acústico para escritórios executivos, consultórios médicos e dormitórios residenciais.

Como fazer a correta especificação e instalação de vidros comutáveis?

A correta especificação técnica evita falhas operacionais, curto-circuitos e perda prematura de transparência óptica. Ao projetar vãos com vidros comutáveis, engenheiros e arquitetos devem estruturar uma lista de requisitos para o fornecimento do sistema completo:

• Definição da composição do vidro: Especificar a espessura de cada lâmina de vidro (exemplo: laminado temperado 5+5 mm ou 6+6 mm) conforme a pressão de vento da região e as dimensões do vão, conforme a NBR 7199.
• Infraestrutura elétrica embutida: Prever caixas de passagem e eletrodutos rígidos ou flexíveis que conduzam a fiação desde o quadro elétrico/transformador até a esquadria, sem emendas dentro dos perfis de vedação.
• Dimensionamento da fonte/controlador: Instalar fontes de alimentação homologadas que convertam a rede 110V/220V para a tensão de trabalho do PDLC (geralmente 48-65V AC), calculando a potência necessária com base na área total em metros quadrados dos vidros conectados.
• Proteção contra umidade (grau IP): Para instalações em áreas molhadas (como divisórias de boxes e spas), exigir encapsulamento perimetral hidrofóbico nas bordas do vidro com selante neutro especializado e uso de transformadores com isolamento galvânico classe de proteção adequada.
• Aterramento e segurança: Garantir que as esquadrias metálicas receptoras estejam devidamente aterradas ao sistema equipotencial da edificação, prevenindo choques e correntes de fuga.
• Sistemas de automação: Integrar os controladores a sistemas domóticos via protocolos padrão de mercado (DALI, Zigbee, relés de contato seco ou automação 0-10V) para acionamento programado e integrado a cenários de iluminação.

A integração entre engenharia de esquadrias e projeto elétrico garante a máxima durabilidade do componente, assegurando que os barramentos condutores não sofram tração mecânica durante a dilatação térmica dos perfis de alumínio em obras executadas no interior paulista.

Perguntas frequentes

Qual é o consumo de energia de uma divisória de vidro inteligente?

O consumo elétrico do vidro inteligente com tecnologia PDLC é extremamente baixo, variando tipicamente entre 3 e 5 Watts por metro quadrado quando energizado (modo transparente). No modo desenergizado (modo opaco), o consumo é nulo (0 Watt). Manter um painel de vidro inteligente ativado durante todo o horário comercial gera um impacto financeiro equivalente ao funcionamento de uma pequena lâmpada LED.

O vidro inteligente fica transparente ou opaco quando há queda de energia?

Por padrão de segurança estrutural de sua matriz cristalina, o vidro com tecnologia PDLC adota o estado opaco (translúcido) quando há interrupção no fornecimento de energia elétrica. Esse comportamento em modo de falha (fail-safe) assegura que o ambiente permaneça com total privacidade visual mesmo durante blecautes ou desligamentos intencionais do quadro de distribuição geral.

É seguro instalar vidro inteligente em áreas úmidas, como boxes de banheiro?

Sim, desde que a especificação técnica contemple a laminação com bordas 100% seladas quimicamente com silicone de cura neutra de grau estrutural e o uso de fontes de alimentação operando em baixa tensão AC fora da área de molhamento (Zona 0 e Zona 1 da norma elétrica). O vidro funciona como uma barreira física isolante estanque, não havendo contato entre a umidade superficial e os circuitos internos.

Qual é a vida útil esperada para um painel de vidro PDLC?

Painéis de vidro inteligente de qualidade industrial testada possuem vida útil projetada para mais de 80.000 a 100.000 horas de operação contínua no estado energizado, além de suportarem mais de 3 milhões de ciclos de comutação (ligar/desligar). O envelhecimento do material não reduz a capacidade de bloqueio visual, desde que os limites elétricos do transformador sejam respeitados e não ocorra infiltração de umidade nas bordas.

Como deve ser realizada a limpeza e a manutenção de vidros inteligentes?

A superfície externa de um vidro inteligente é composta por vidro float ou temperado comum, podendo ser higienizada normalmente com água, sabão neutro e panos de microfibra macios. É fundamental desligar a alimentação elétrica antes da limpeza e nunca utilizar produtos abrasivos, ácidos fortes, solventes à base de amoníaco ou jatos de água de alta pressão diretamente sobre as vedações perimetrais das esquadrias.

Para conhecer aplicações práticas e referências de engenharia em fechamentos com tecnologia avançada de vidros e alumínio, consulte nosso portfólio de projetos e acompanhe as atualizações técnicas em nosso blog.
